Ferrite κοίλη τετραγωνική επίπεδη έμφραξη τρόπου καλωδίων κοινή

Διαπραγμάτευση
MOQ
negotiable
τιμή
Ferrite Hollow Square Flat Wire Common Mode Choke
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Καλώδιο: Επίπεδο καλώδιο
Τρόπος: Κοινός τρόπος
Πυρήνας: Ferrite κοίλο τετράγωνο
Συχνότητα δοκιμής: 10KHz
Διαδικασία τυλίγματος: Οριζόντιος
Λειτουργούσα θερμοκρασία: -40ºC σε +125ºC
Επισημαίνω:

Επίπεδη έμφραξη τρόπου καλωδίων κοινή

,

Οριζόντια άνεμος κοινή έμφραξη τρόπου

,

Ferrite κοίλη κοινή έμφραξη τρόπου

Βασικές πληροφορίες
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: Shinhom
Πιστοποίηση: RoHS
Αριθμό μοντέλου: SQS
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 4~8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 1000000/MONTH
Περιγραφή προϊόντων

Υψηλής τάσης κοινός τρόπος καλωδίων υψηλής συχνότητας ο επίπεδος πνίγει τη σπείρα, πηνίο SMD, φίλτρο





ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ:

  • Λ (1-2) = (4-3): 10mH ελάχιστο @1.0KHz, 0.25V
  • DCR (1-2) = (4-3): 220mΩ Max
  • Εκτιμημένο ρεύμα: 1.8A Max (Temp. άνοδος 40℃ Max)
  • Εκτιμημένη τάση: 250V Max
  • Γεια-δοχείο: 2000Vac, σπείρα της δεκαετίας του '60 στη σπείρα
  • Λειτουργούσα θερμοκρασία: -25℃ σε +125℃
  • Θερμοκρασία αποθήκευσης: -25℃ σε +100℃
  • Αντικατάσταση για: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, σπειροειδή κοινά πηνία τρόπου
  • Το υψηλής τάσης, μικρό σχεδιάγραμμα, υψηλή αποδοτικότητα με την επίδραση δερμάτων υψηλής συχνότητας του επίπεδου καλωδίου, πυκνότητα ρεύματος μονάδων μπορεί να φθάσει 1.5-2 φορές του στρογγυλού καλωδίου χαλκού, και ο όγκος θα είναι 0.5-1.0 φορές μικρότερος υπό τον ίδιο όρο
  • Ο συντελεστής χαμηλότερης θερμοκρασίας, μόνο γύρω μόλις αυξήσει το στρώμα που τυλίγει, τέλεια αποδοτικότητα του heatsink, η θερμοκρασία είναι πολύ χαμηλότερος από το σπειροειδές πηνίο
  • Η ικανότητα Interturn είναι μικρότερη από το σπειροειδή πυρήνα, την υψηλή δύναμη μόνωσης και την υψηλή αξιοπιστία
  • Το κλειστό σχέδιο μαγνητικών πυρήνων
  • Χρησιμοποιήστε το επίπεδο καλώδιο, που βελτιώνει το διαστημικό παράγοντα
  • Η ενιαία φάση που τυλίγει, με αυτόν τον τρόπο μειώνει εντυπωσιακά την περιπλανώμενη ικανότητα
  • Η καταστολή της EMI είναι άριστη
  • Πλήρως αυτόματο τύλιγμα, τακτοποιημένη ρύθμιση γραμμών, καμία επικάλυψη, υψηλή αποδοτικότητα παραγωγής, χαμηλή εργασία



ΕΦΑΡΜΟΓΗ:

  • Προσωπικός Η/Υ
  • Παροχή ηλεκτρικού ρεύματος μετατροπής, προσαρμοστής και UPS
  • Προϊόντα υπολογιστών
  • Παροχή ηλεκτρικού ρεύματος οδηγήσεων
  • Πίνακες δύναμης επιδείξεων TV LCD & οργάνων ελέγχου
  • Καταναλωτικά ηλεκτρικοί προϊόντα & φορτιστής μπαταριών, εκτυπωτές

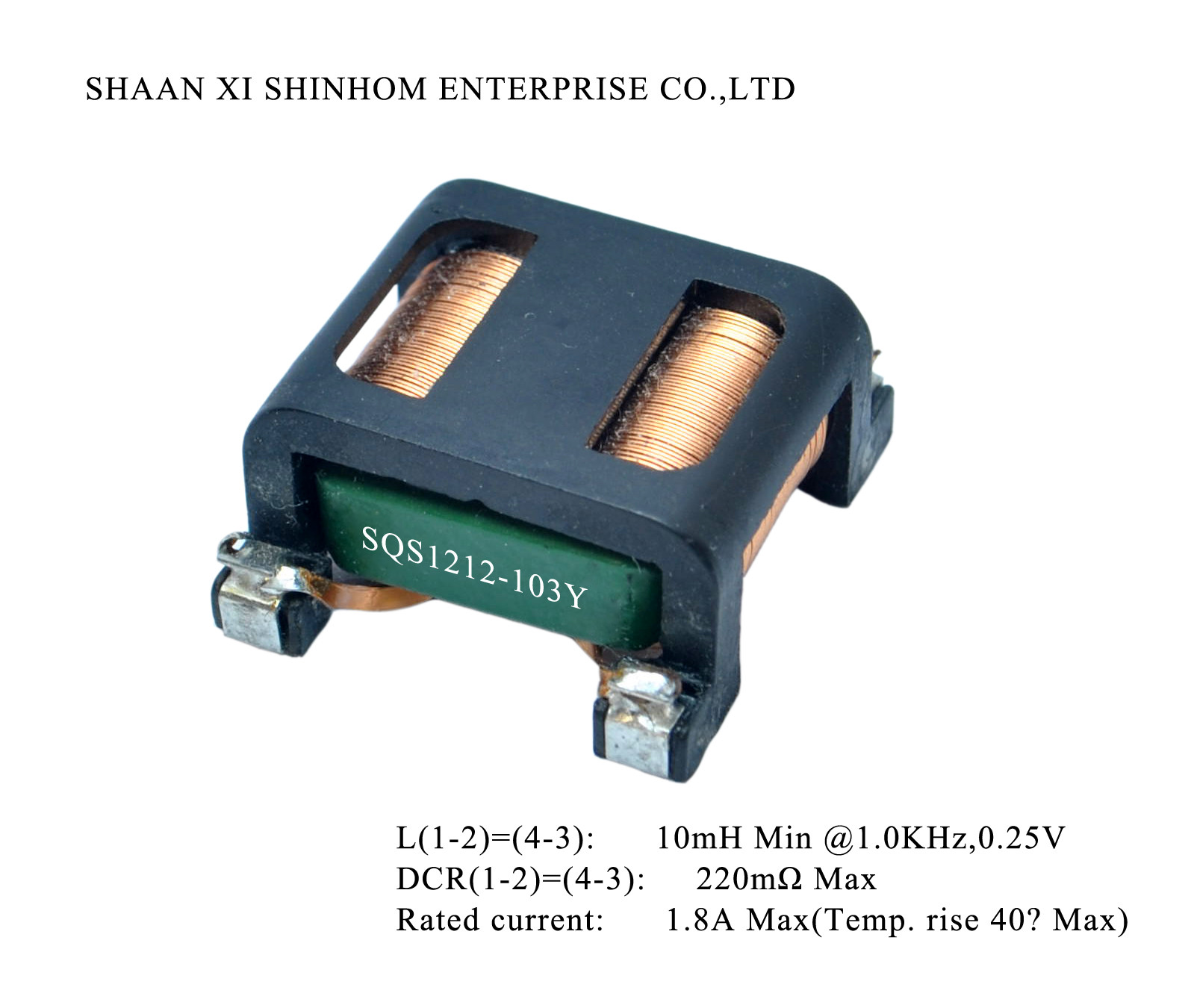

Ferrite κοίλη τετραγωνική επίπεδη έμφραξη τρόπου καλωδίων κοινή 0

Σημειώσεις: Προσαρμόζεται διαθέσιμος

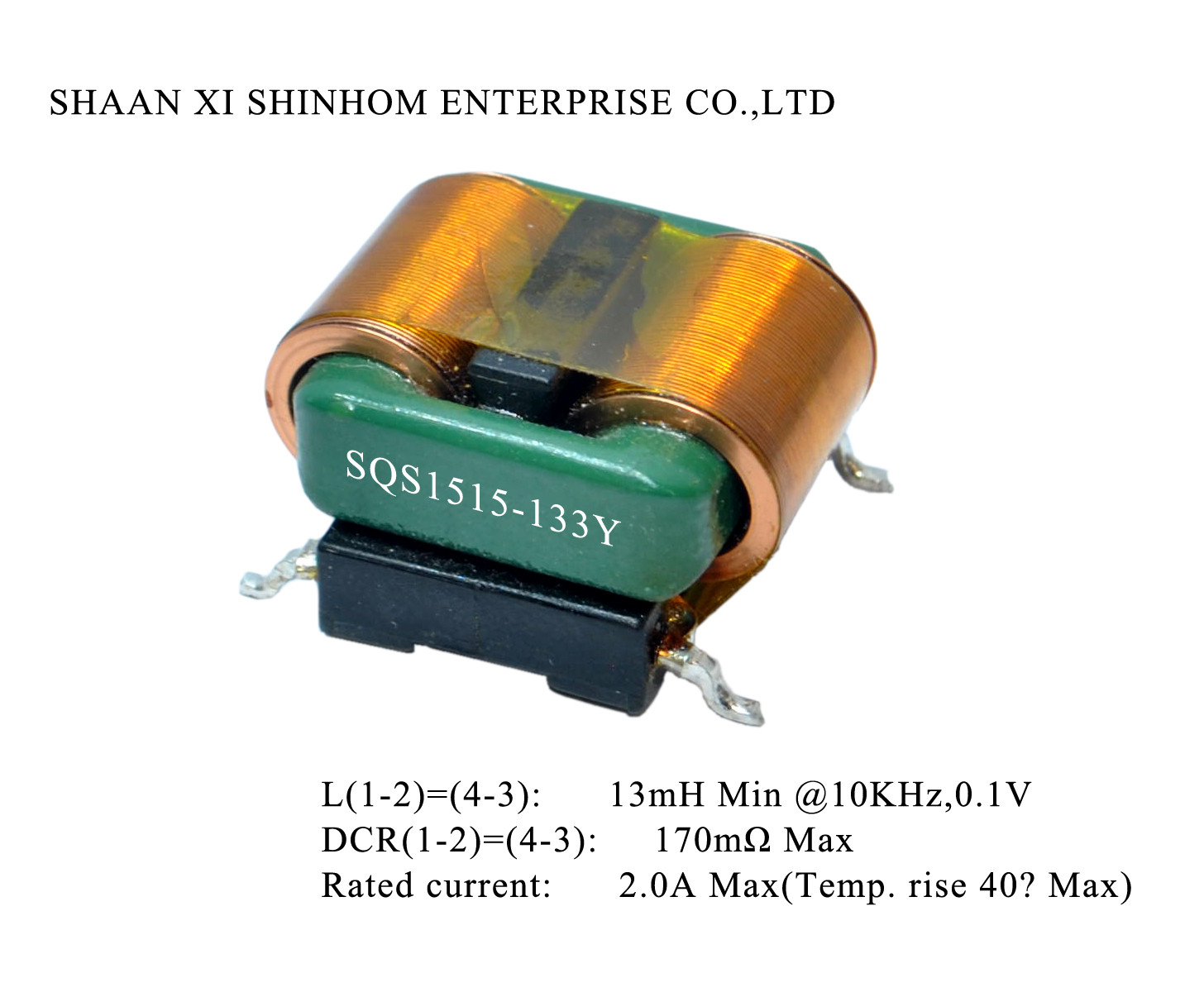

Ferrite κοίλη τετραγωνική επίπεδη έμφραξη τρόπου καλωδίων κοινή 1
