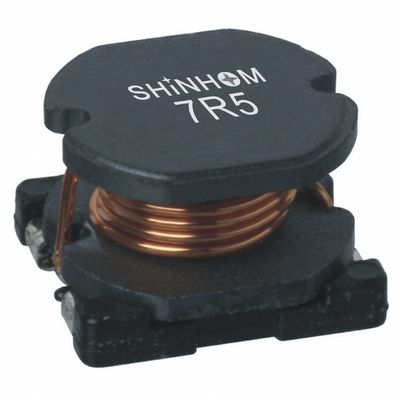

Η ενιαία επιφάνεια σπειρών τοποθετεί την Unshielded εγκατάσταση υψηλής συχνότητας SMD πηνίων δύναμης

Σειρά SMD SDR υψηλή - πηνίο ποιοτικής Unshielded δύναμης, υψηλής τάσης, αυτεπαγωγή 1.0uH σε 1200uH

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ:

· Αυτεπαγωγή:  1uH σε 1.2mH

· Ρεύμα μέχρι 4.5A
· Ρεύμα Larg
· Επίπεδης κορυφής για την επιλογή & τη θέση
· Χαμηλότερο κόστος

ΑΓΟΡΑΖΟΝΤΑΣ ΟΔΗΓΟΣ:

1. ΔΟΚΙΜΗ FREQ.(L) με HP4284A και HP4285A (ισοδύναμος αποδεκτός)
1. 0-8.2μH (7.95MHz) 10-82μH (2.52MHz) 100-1200μH (1KHz)
2. Toerance της αυτεπαγωγής
SDR0302 1.0470μH±20% (Μ)
SDR 0403 1.027μH±20% (Μ) 33470μH±10% (Κ)
SDR0503 1.02.7μH±20% (Μ) 33-1000μH±10 (Κ)
SDR0504 1.027μH±20% (Μ) 3347μH±15% (L) 561000μH±10% (Κ)
SDR0703 1047μH±20% (Μ) 56470μH±10% (Κ)
SDR 0705 10470μH±20% (Μ)
SDR1004 1047μH±20% (Μ) 56560μH±10% (Κ)
SDR1005 1039μH±20% (Μ) 47820μH±10% (Κ)
SDR1008 1082μH±20% (Μ) 1001200μH±10% (Κ)
3. DCR: GW813 ή QuadTech 1880 Milliohmmeter
4. IDC Max είναι μειωμένο 10% ενάντια στην αρχική αξία του

ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ:

· Λειτουργούσα θερμοκρασία: - 40℃ to+85℃
· Θερμοκρασία αποθήκευσης: -40℃ σε +105℃
· Μέθοδοι ύλης συγκολλήσεως: Φάση ατμού, υπέρυθρη επανακυκλοφορία
· Αντίσταση στη θερμότητα συγκόλλησης: 260℃ για 10 δευτερόλεπτα
· Διαλυτική αντίσταση: Προσαρμόζεται σε mil-STD-202E

Σημείωση: Οι προδιαγραφές προϊόντων μπορούν να προσαρμοστούν.
