Τρανσφόρμερ Ρεύματος έναντι Αντίστασης Παράλληλης Σύνδεσης: Ποιο είναι καλύτερο για την ανίχνευση ρεύματος;

Όταν σχεδιάζουν ένα κύκλωμα ανίχνευσης ρεύματος, οι μηχανικοί αντιμετωπίζουν συχνά μια κλασική επιλογή: να χρησιμοποιήσουν έναν δοκιμασμένο και αξιόπιστο μετασχηματιστή ρεύματος (CT) ή μια απλή και χαμηλού κόστους αντίσταση διακλάδωσης;

Η απάντηση δεν είναι πάντα απλή. Η επιλογή επηρεάζειακρίβεια μέτρησης,απώλεια ισχύος,ηλεκτρική μόνωση,κόστος συστήματος, και λμακροπρόθεσμη αξιοπιστία.

Βασικές Διαφορές

1. Μετασχηματιστής ρεύματος (CT)

Ένας μετασχηματιστής ρεύματος λειτουργεί με βάση την ηλεκτρομαγνητική επαγωγή. Το πρωτεύον ρεύμα ρέει μέσω ενός μαγνητικού πυρήνα, επάγοντας ένα αναλογικό ρεύμα στο δευτερεύον τύλιγμα. Το αρχικό ρεύμα υπολογίζεται σύμφωνα με την αναλογία στροφών. Ένας CT παρέχει εγγενή ηλεκτρική μόνωση μεταξύ του μετρούμενου κυκλώματος και του κυκλώματος παρακολούθησης.

2. Αντίσταση διακλάδωσης

Μια αντίσταση διακλάδωσης λειτουργεί σύμφωνα με το νόμο του Ohm. Μια αντίσταση χαμηλής τιμής συνδέεται σε σειρά με το κύκλωμα. Το ρεύμα υπολογίζεται μετρώντας την πτώση τάσης στην αντίσταση. Μια αντίσταση διακλάδωσης δεν παρέχει ηλεκτρική μόνωση.

Σύγκριση πρόσωπο με πρόσωπο

Πλεονεκτήματα και Περιορισμοί

Μετασχηματιστής ρεύματος (CT)

Φόντα

• Παρέχει ηλεκτρική μόνωση
• Υψηλή ασφάλεια σε εφαρμογές υψηλής τάσης
• Εξαιρετική ακρίβεια και μακροπρόθεσμη σταθερότητα
• Εξαιρετικά χαμηλή κατανάλωση ενέργειας

Περιορισμοί

• Μαγνητικός κορεσμός μπορεί να συμβεί σε υψηλά ρεύματα
• Μπορεί να επηρεαστεί από εξωτερικά μαγνητικά πεδία
• Μεγαλύτερο μέγεθος και υψηλότερο κόστος
• Κατάλληλο κυρίως για εφαρμογές AC με συχνότητα ισχύος και χαμηλή συχνότητα

Αντίσταση διακλάδωσης

Φόντα

• Απλή δομή
• Χαμηλό κόστος
• Μικρό αποτύπωμα
• Υποστηρίζει μέτρηση AC και DC
• Κανένα πρόβλημα μαγνητικού κορεσμού
• Γρήγορος χρόνος απόκρισης

Περιορισμοί

• Χωρίς ηλεκτρική μόνωση
• Τα κυκλώματα υψηλής τάσης ενδέχεται να ενέχουν κινδύνους για τα κατάντη ηλεκτρονικά
• Σημαντική παραγωγή θερμότητας σε υψηλά επίπεδα ρεύματος
• Οι αλλαγές θερμοκρασίας μπορεί να προκαλέσουν σφάλματα μέτρησης

Πώς να επιλέξετε;

Η εφαρμογή καθορίζει την καλύτερη λύση.

Πότε να επιλέξετε έναν μετασχηματιστή ρεύματος (CT)

Οι μετασχηματιστές ρεύματος προτιμώνται για:

• Συστήματα AC υψηλής τάσης, υψηλού ρεύματος
• Βιομηχανικοί κινητήρες
• Παρακολούθηση δικτύου ηλεκτρικής ενέργειας
• Συστήματα προστασίας ισχύος
• Εφαρμογές που απαιτούν ηλεκτρική μόνωση
• Μέτρηση ενέργειας υψηλής ακρίβειας
• Μακροχρόνια αξιόπιστη λειτουργία

Συνιστώμενη σειρά μετασχηματιστών ρεύματος SHINHOM

1. Μετασχηματιστές ρεύματος διαχωρισμού πυρήνα:Ιδανικό για έργα μετασκευής, επειδή η εγκατάσταση δεν απαιτεί αποσύνδεση του κύριου κυκλώματος.
2. Μετασχηματιστές ρεύματος βάσης PCB:Κατάλληλο για μεταγωγή τροφοδοτικών και μετατροπείς DC/DC.

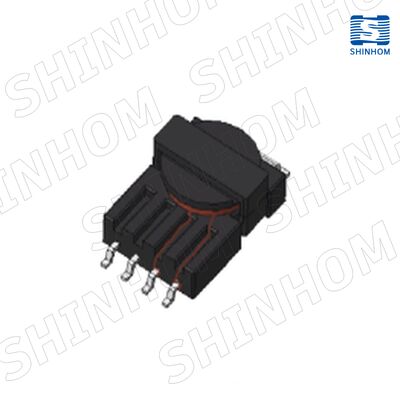

3. Μετασχηματιστές ρεύματος SMD: Σχεδιασμένο για συναρμολόγηση PCB υψηλής πυκνότητας.

Πότε να επιλέξετε μια αντίσταση διακλάδωσης

Οι αντιστάσεις διακλάδωσης προτιμώνται για:

• Συστήματα AC ή DC χαμηλής τάσης
• Εφαρμογές χαμηλού ρεύματος
• Σχέδια με ευαισθησία στο κόστος
• Σχέδια με περιορισμένο χώρο PCB
• Εφαρμογές χωρίς υποχρεωτικές απαιτήσεις απομόνωσης
• Συστήματα διαχείρισης μπαταριών (BMS)
• Ελεγκτές κινητήρα συνεχούς ρεύματος
• Καταναλωτικά ηλεκτρονικά είδη

Οι λύσεις ανίχνευσης ρεύματος που βασίζονται σε αντιστάσεις διακλάδωσης ακριβείας μπορούν να συνδυαστούν με ενισχυτές απομόνωσης για βελτιωμένη απόδοση. Για μέτρηση απομονωμένου ρεύματος υψηλής ακρίβειας, το SHINHOM προσφέρει επίσηςHBC100LAHS5 Αισθητήρας ρεύματος Hall-Effect.

Σύναψη

Επιλέξτε έναΜετασχηματιστής ρεύματος (CT)για:

• Εφαρμογές υψηλής τάσης
• Μέτρηση εναλλασσόμενου ρεύματος υψηλού ρεύματος
• Υψηλές απαιτήσεις ασφάλειας
• Μακροπρόθεσμη σταθερότητα

Επιλέξτε έναΑντίσταση διακλάδωσηςγια:

• Εφαρμογές χαμηλής τάσης
• Μέτρηση χαμηλού ρεύματος
• Σχέδια με ευαισθησία στο κόστος
• Μέτρηση ρεύματος συνεχούς ρεύματος

Η επιλογή της σωστής τεχνολογίας ανίχνευσης ρεύματος μπορεί να βελτιώσει την απόδοση, την ασφάλεια και την αξιοπιστία του συστήματος, βελτιστοποιώντας παράλληλα το συνολικό κόστος.
