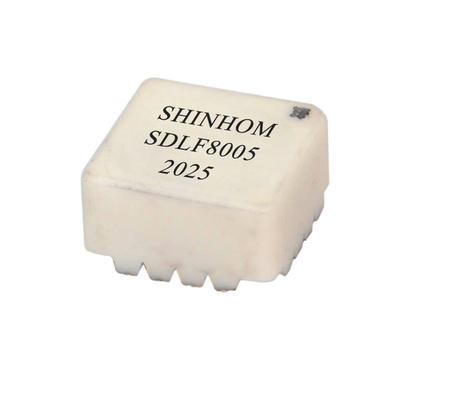

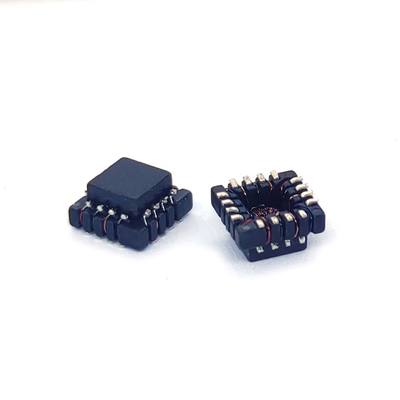

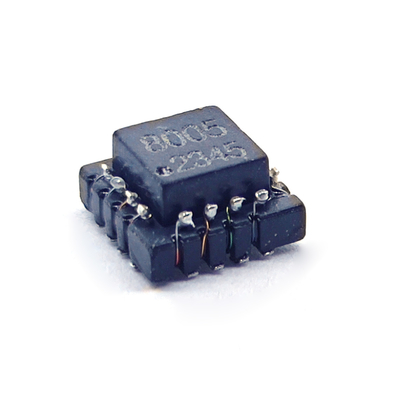

Υψηλής συχνότητας common mode choke για φίλτρα EMI γραμμής δεδομένων SMT

SMT ΕΜΙ φίλτρα γραμμής δεδομένων, κοινή λειτουργία πνιγμού

Οι θολωτές κοινής λειτουργίας γραμμής δεδομένων παρέχουν φιλτράρισμα EMI γενικής χρήσης από ταχύτητες δεδομένων χαμηλότερης ταχύτητας σε υπερ-υψηλές ταχύτητες, όπως USB3.x, HDMI2.0Εξάλειψη του θορύβου CM στα συστήματα λεωφορείων CAN, CAN FD και FlexRay.

Ειδικότητα

• Εξαιρετική εξασθένιση θορύβου κοινής λειτουργίας από 15 MHz έως 300 MHz· διαβιβάζει δεδομένα γραμμής σήματος κάτω των 300 MHz με ελάχιστη εξασθένιση
• Δυνατότητα συνεχούς ρεύματος 500 ή 100 mA.
• Εξαιρετική ηλεκτρική απομόνωση 300 Vrms για 1 λεπτό
• Υλικό πυρήνα Φερρίτης
• Θερμοκρασία περιβάλλοντος ¥40°C έως +85°C
• Θερμοκρασία αποθήκευσης Συστατικό: ∼40°C έως +85°C.
• Συσκευή με ταινία και κυλίνδρους: ¥40°C έως +80°C
• Αντίσταση στη θερμότητα συγκόλλησης Μέγιστο τρεις 40 δευτερόλεπτες επαναρρεύσεις σε θερμοκρασία +260°C, μέρη ψύξη σε θερμοκρασία δωματίου μεταξύ των κύκλων
• Επίπεδο ευαισθησίας σε υγρασία (MSL) 1 (απεριόριστη διάρκεια ζωής του δαπέδου σε θερμοκρασία < 30 °C / 85% σχετική υγρασία)

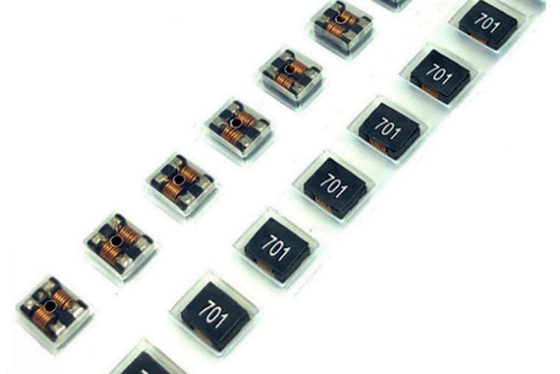

• Συσκευασία 1000/13 ′′ τροχό πλαστική ταινία: πλάτος 16 mm, πάχος 0,46 mm, διαφορά τσέπης 12 mm, βάθος τσέπης 4,5 mm
