Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Τρέχουσα σειρά: | 5~600A | Παραγωγή: | 0-500mA ή 0.333VAC |
|---|---|---|---|
| Κατηγορία: | 0,5、 1,0 | περίπτωση: | πλαστικό |
| εξατομικεύσιμος: | ναι | Σπείρα: | Permalloy πυρήνας |
| Υψηλό φως: | Permalloy διασπασμένος τρέχων μετασχηματιστής πυρήνων,600A διασπασμένος τρέχων μετασχηματιστής πυρήνων,1.0 τρέχων μετασχηματιστής πυρήνων κατηγορίας διασπασμένος |
||

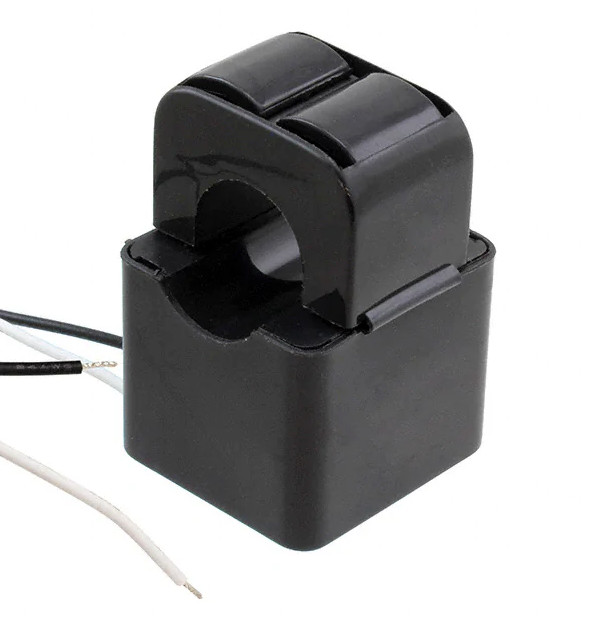

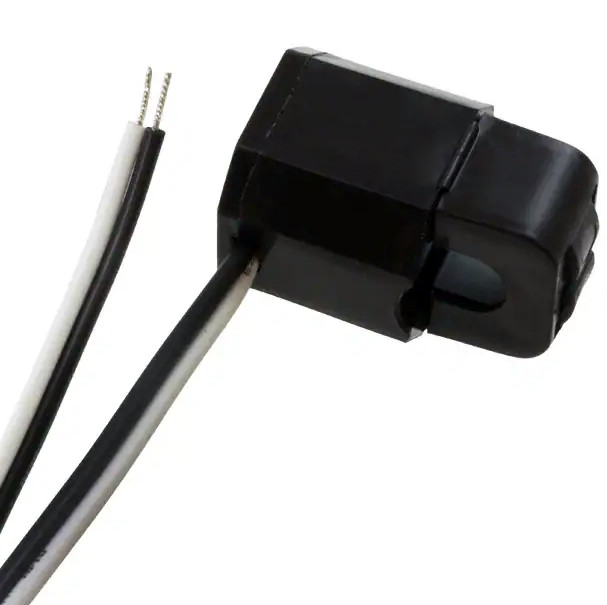

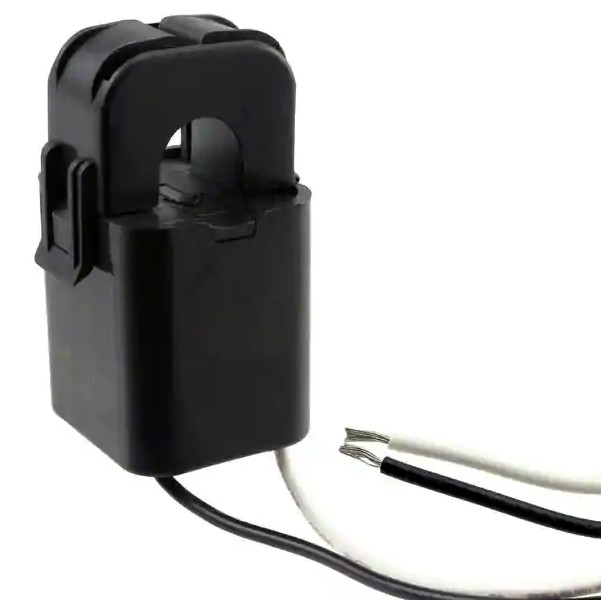

Χαμηλής τάσης 5A~600A εισαγωγής 333mV 500mV τρέχων μετασχηματιστής σπειρών παραγωγής διασπασμένος, υψηλή ακρίβεια
Ο διασπασμένος τρέχων μετασχηματιστής πυρήνων σχεδιάζεται για τη γρήγορη και εύκολη εγκατάσταση. Οι διασπασμένες τρέχουσες μετρήσεις μη-επαφών αδειών σχεδίου πυρήνων μέσω της επαγωγής μαγνητικών πεδίων χωρίς απαίτηση ότι το αρχικό καλώδιο λαμβάνεται off-$l*line και αποσυνδέεται για την εγκατάσταση CT. Αυτή η μέθοδος επιτρέπει μια ασφαλέστερη, ευκολότερη και φορητή τρέχουσα μέτρηση. Ένας εσωτερικός αντιστάτης φορτίων ακρίβειας πέρα από το δευτεροβάθμιο τύλιγμα του CT παρέχει μια ασφαλή παραγωγή χαμηλής τάσης και επιτρέπει το ασφαλές άνοιγμα του δευτεροβάθμιου
Χαρακτηριστικά γνωρίσματα:
Εφαρμογές:
Μηχανική παράμετρος
| Ηλεκτρική παράμετρος | Μηχανική παράμετρος | ||
| Συχνότητα | 50-2KHz | Περίπτωση | PA/UL94-V0 |
| Εκτιμημένη εισαγωγή | 5A-200A | Μασούρι | PBT |
| Μέτρηση της σειράς | 10%In120%In | Πυρήνας | Χάλυβας πυριτίου |
| Εκτιμημένη παραγωγή | 0.333V (εναλλασσόμενο ρεύμα) ή 0-500mA | Εσωτερική δομή | Εποξικός |
| Αναλογία | ≤ ± 1,0% | Κατασκευή | Δεσμός |
| Γωνία φάσης | ≤ ±60min | Temp λειτουργίας | -25oC~+75oC |
| Διηλεκτρικό strangth | 2.5KV/1mA/1min | Λειτουργούσα υγρασία | ≤85% |
| Αντίσταση μόνωσης | DC500V/100MΩ λ. | Σύνδεση παραγωγής | UL1015 20AWG Wire2.5m |
| ΠΡΟΤΥΠΟ | ACST | ||||
| Τρέχουσα αναλογία | 300A/100mA | 400A/40mA | 500A/50mA | 600A/60mA | 300~600A/0.333V |
| Αρχικό ρεύμα | 300A | 400A | 500A | 600A | 300~600A |
| Max.Current | 360A | 480A | 600A | 720A | 720A |
| Παραγωγή | 100mA | 40mA | 50mA | 60mA | 333mV |
| Αντίσταση φορτίων | 50Ω | / | |||
| Κατηγορία | 0.5/1.0 | ||||
| Αναλογία στροφών | 3000:1 | 10000:1 | 10000:1 | 10000:1 | / |
| Επίπεδο προστασίας | 7.5v0-Π | 7.5v0-Π | 7.5v0-Π | 7.5v0-Π | 7.5v0-Π |
| Κατηγορία μόνωσης | CATIII | ||||
| Λειτουργών όρος | -20℃~+50℃, ≤85%RH, καμία συμπύκνωση, στο εσωτερικό κατεύθυνση &Any εγκαταστήσιμη | ||||
| Όρος αποθήκευσης | -30℃~+50℃, ≤85%RH, καμία συμπύκνωση | ||||
Σημείωση: Η τρέχουσα αναλογία είναι ανωτέρω κοινός τύπος, ο οποίος είναι εντάξει για να προσαρμόσει το δελτίο τροφίμων σύμφωνα με
απαίτηση πελατών.
Σημειώσεις: Οι προδιαγραφές προϊόντων μπορούν να προσαρμοστούν
