Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Τρέχουσα σειρά: | 5~1200A | Παραγωγή: | 0-5A / 0.333VAC |
---|---|---|---|
Κατηγορία: | 0,5、 1,0 | Χρώμα: | Διαφανής/ο Μαύρος |
Εξατομικεύσιμος: | ναι | Σπείρα: | Permalloy πυρήνας |
Υψηλό φως: | Τρέχων μετασχηματιστής πυρήνων CT διασπασμένος,Τρέχων μετασχηματιστής πυρήνων χαμηλής τάσης διασπασμένος,Permalloy τρέχων μετασχηματιστής πυρήνων |

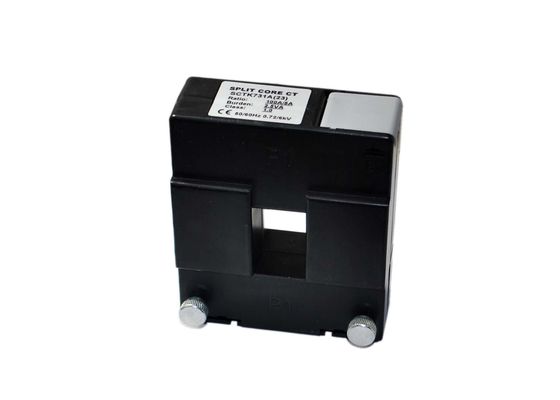

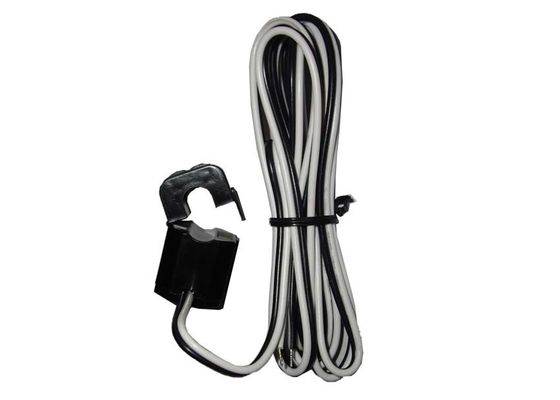

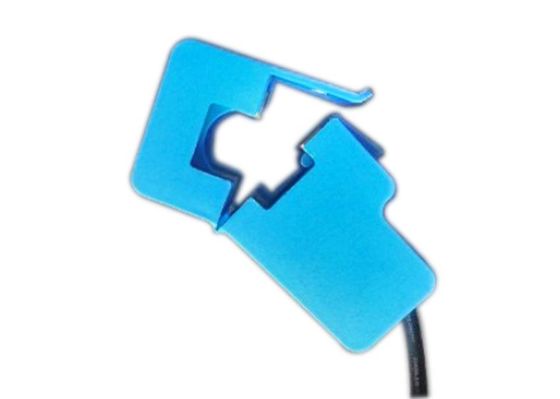

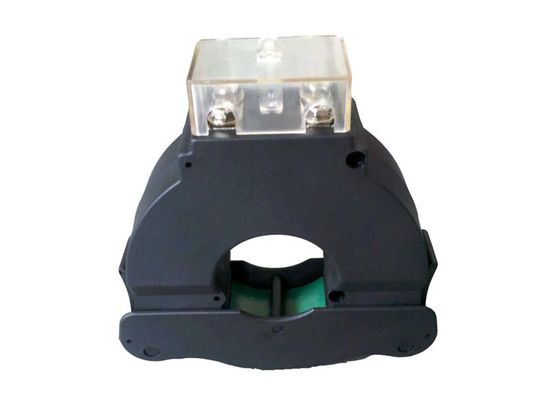

SCTK681D σειράς τρέχων μετασχηματιστής πυρήνων CE RoHS διασπασμένος, CT χαμηλής τάσης για τον ενεργειακό έλεγχο
Οι Open-end τρέχοντες μετασχηματιστές χρησιμοποιούνται κυρίως στα προγράμματα ανακαίνισης συστημάτων διανομής δύναμης, εύκολη εγκατάσταση, καμία ανάγκη να αποσυναρμολογηθεί ένα λεωφορείο, μπορούν επίσης να είναι ζωντανή λειτουργία, δεν έχουν επιπτώσεις στην κανονική κατανάλωση ισχύος των πελατών, για τα προγράμματα μετασχηματισμού χρηστών για να σωθεί το εργατικό δυναμικό, υλικοί πόροι, οικονομικοί πόροι, να βελτιώσει την αποδοτικότητα. Αυτή η σειρά τρεχόντων μετασχηματιστών μπορεί να χρησιμοποιηθεί με την προστασία ηλεκτρονόμων, τη μέτρηση και τις μετρώντας συσκευές.
Το κοχύλι τρεχόντων μετασχηματιστών σειράς SCTK681D αποτελείται από την εισαγόμενη σχηματοποίηση εγχύσεων πολυανθράκων που είναι φλόγα - καθυστερών και θερμοκρασία ανθεκτικοί σε 140℃, ο πυρήνας σιδήρου αποτελείται από την προσανατολισμένη ελασματοποιημένη εν ψυχρώ λουρίδα χάλυβα πυριτίου, και το δευτεροβάθμιο καλώδιο αποτελείται από το υψηλής αντοχής ηλεκτρομαγνητικό σμαλτωμένο καλώδιο. Το προϊόν έχει τα πλεονεκτήματα της νέας δομής, της όμορφης εμφάνισης, της κατάλληλης εγκατάστασης, του μικρού μεγέθους, της ελαφριάς, υψηλής ακρίβειας και της μεγάλης περιεκτικότητας.
Χαρακτηριστικά γνωρίσματα:
Εφαρμογές:
Μηχανική παράμετρος
Περίπτωση | PA το /UL94-V0 |
Μασούρι | PBT |
Πυρήνας | Permalloy |
Εσωτερική δομή | Συγκόλληση |
Κατασκευή | Δεσμός |
Λειτουργούντα Temp | - 25℃~+75℃ |
Λειτουργούσα υγρασία | ≤85% |
Σύνδεση παραγωγής | Καλώδιο UL1015 20AWG (το καλώδιο) 2.5m |
Ηλεκτρική παράμετρος
Συχνότητα | 50Hz-400Hz |
Εκτιμημένη εισαγωγή | 5A-1200A |
Μέτρηση της σειράς | 10%In130%In |
Εκτιμημένη παραγωγή | 0.333V (εναλλασσόμενο ρεύμα) ή 0-5A |
Αναλογία | ≤± 0,5% |
Γωνία φάσης | ≤ ±60min |
Διηλεκτρική δύναμη | 2.5KV/1mA/1min |
Αντίσταση μόνωσης | DC500V/100MΩmin |
Επιλογή τύπων
P/N |
Εκτιμημένη εισαγωγή (α) |
Παραγωγή (mA/V) | Ακρίβεια | Διαστάσεις (χιλ.) | ||||
Ø0 | Α | Β | Γ | |||||
SCTK681D-016 |
5-150A (5,10,50,100,150) |
0-1A 0.333V |
0,5, 1,0 | 16 | 65 | 33 | 32 | |
SCTK681D-024 |
10-400A (10,50,100,250,400) |
0-5A 0.333V |
0,5, 1,0 | 24 | 80 | 45 | 34 | |
SCTK681D-035 |
5-630A (, 50.100.250.400.600) |
0-5A 0.333V |
0,5, 1,0 | 35 | 99 | 60.5 | 42 | |
SCTK681D-050 |
100-1200A (500,600,800,1000,1200) |
0-5A 0.333V |
0,5, 1,0 | 50 | 125 | 82 | 52 |
Σημειώσεις: Οι προδιαγραφές προϊόντων μπορούν να προσαρμοστούν
