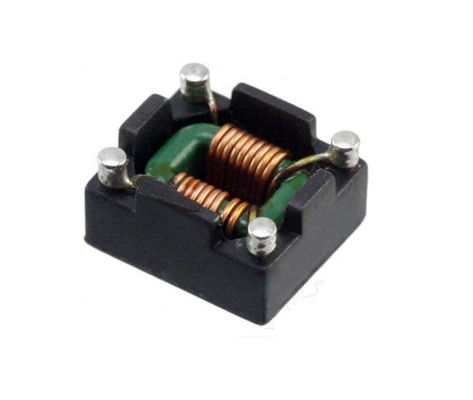

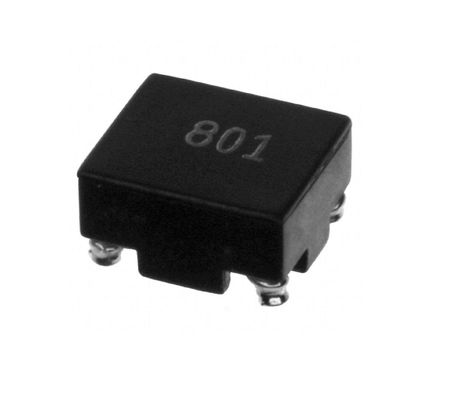

Σπειροειδές Ferrite φίλτρο γραμμών τρόπου σπειρών SMD κοινό

Προσαρμόστε το κοινό φίλτρο γραμμών τρόπου SMD, κοινή σπείρα έμφραξης τρόπου

Κοινός - τα φίλτρα τρόπου χρησιμοποιούν συνήθως ferrite τους πυρήνες. Τα χαμηλά διαφορικά σήματα θορύβου τρόπου καταστέλλουν την πηγή παρέμβασης και είναι δύσκολο να παραμορφωθούν στα σήματα υψηλής ταχύτητας. Καλή στρατηγική καταστολής θορύβου, υψηλή κοινή καταστολή θορύβου τρόπου και χαμηλή διαφορική καταστολή σημάτων θορύβου τρόπου

Κοινός - τα φίλτρα τρόπου είναι σχετικά απλά να σχεδιάσουν και να περιλάβουν κοινό - πυκνωτές τρόπου, θιγμένοι μετασχηματιστές ή κοινός - πηνία τρόπου. Ο πυκνωτής κοινός-τρόπου παρακάμπτει το ρεύμα κοινός-τρόπου των δύο γραμμών εισαγωγής στο έδαφος. Το πηνίο κοινός-τρόπου παρουσιάζει μια σύνθετη αντίσταση ισορροπίας, δηλ., η σύνθετη αντίσταση στο ηλεκτροφόρο καλώδιο είναι ίσο με αυτό στο επίγειο καλώδιο. Αυτή η σύνθετη αντίσταση παρουσιάζει μια σύνθετη αντίσταση χαρακτηριστική στο θόρυβο κοινός-τρόπου.

ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

• Αυτεπαγωγή που εξετάζει: 1KHz 1V HP4284A
• Δοκιμή Ζ με HP4191A ή HP4395A
• RDC: QuadTech 1880 Milliohmmeter
• Λειτουργούσα θερμοκρασία: -40℃ σε +105℃
• Θερμοκρασία αποθήκευσης: -40℃℃ σε +105℃℃
• Αντίσταση στη θερμότητα συγκόλλησης: 260℃ για 10 δευτερόλεπτα
• Χαρακτηρισμός: Αριθμός μερών και κώδικας ημερομηνίας

Χαρακτηριστικά γνωρίσματα:

• Ferrite κατασκευή μασουριών πυρήνων
• Υψηλή συχνότητα και μεγάλο ρεύμα
• Άριστη μηχανική δύναμη
• Άριστο Solderability
• Άριστη απόδοση συχνότητας
• Μικρή ακτινοβολία και χαμηλότερο κόστος

Εφαρμογή:

• Βιντεοκάμερα
• Σύστημα επικοινωνιών
• Αυτοκίνητα συστήματα
• Υγρές τηλεοράσεις κρυστάλλου
• Drive σκληρών δίσκων
• Συστήματα δικτύων
• Περιφερειακός εξοπλισμός υπολογιστών
• Σημείωση: Οι προδιαγραφές προϊόντων μπορούν να προσαρμοστούν.
