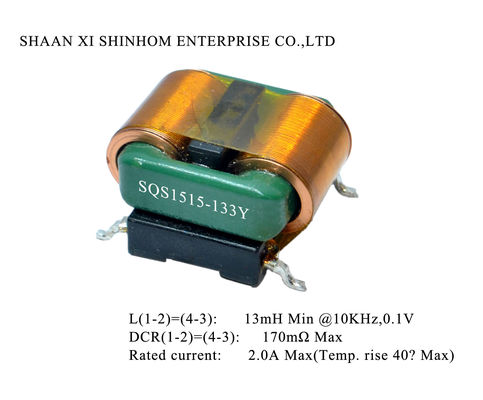

RoHS 250V οριζόντια SMD έμφραξη τρόπου φίλτρων κοινή

RoHS 250V Horizontal SMD Filters Common Mode Choke
RoHS 250V Horizontal SMD Filters Common Mode Choke

Μεγάλες Εικόνας :  RoHS 250V οριζόντια SMD έμφραξη τρόπου φίλτρων κοινή Καλύτερη τιμή

Λεπτομέρειες:
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: Shinhom
Πιστοποίηση: RoHS
Αριθμό μοντέλου: SQS1515
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: Διαπραγμάτευση
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 4~8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 1000000/MONTH
Λεπτομερής Περιγραφή Προϊόντος
εγκατάσταση: SMD Τρόπος: Κοινή έμφραξη τρόπου
Πυρήνας: Ferrite κοίλο τετράγωνο Συνήθεια: ναι
Διαδικασία τυλίγματος: Οριζόντιος Λειτουργούσα θερμοκρασία: -25ºC σε +105ºC
Υψηλό φως:

Κοινή έμφραξη τρόπου φίλτρων SMD

,

250V κοινή έμφραξη τρόπου

,

Οριζόντια κοινή έμφραξη τρόπου

Η έμφραξη υψηλής συχνότητας, επίπεδα πηνία καλωδίων, υψηλής τάσης κοινός τρόπος πνίγει τη σπείρα, πηνίο SMD, φίλτρο SMD





ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ:

  • Λ (1-2) = (4-3): 13mH ελάχιστο @1.0KHz, 0.25V
  • DCR (1-2) = (4-3): 170mΩ Max
  • Εκτιμημένο ρεύμα: 2.0A Max (Temp. άνοδος 40℃ Max)
  • Εκτιμημένη τάση: 250V Max
  • Γεια-δοχείο: 1500Vac, 3mA, σπείρα 3S στη σπείρα
  • Λειτουργούσα θερμοκρασία: -25℃ σε +105℃
  • Θερμοκρασία αποθήκευσης: -25℃ σε +85℃
  • Η καταστολή της EMI είναι άριστη
  • Αντικατάσταση για: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, σπειροειδή κοινά πηνία τρόπου
  • Το υψηλής τάσης, μικρό σχεδιάγραμμα, υψηλή αποδοτικότητα με την επίδραση δερμάτων υψηλής συχνότητας του επίπεδου καλωδίου, πυκνότητα ρεύματος μονάδων μπορεί να φθάσει 1.5-2 φορές του στρογγυλού καλωδίου χαλκού, και ο όγκος θα είναι 0.5-1.0 φορές μικρότερος υπό τον ίδιο όρο
  • Ο συντελεστής χαμηλότερης θερμοκρασίας, μόνο γύρω μόλις αυξήσει το στρώμα που τυλίγει, τέλεια αποδοτικότητα του heatsink, η θερμοκρασία είναι πολύ χαμηλότερος από το σπειροειδές πηνίο
  • Η ικανότητα Interturn είναι μικρότερη από το σπειροειδή πυρήνα, την υψηλή δύναμη μόνωσης και την υψηλή αξιοπιστία
  • Η ενιαία φάση που τυλίγει, με αυτόν τον τρόπο μειώνει εντυπωσιακά την περιπλανώμενη ικανότητα



ΕΦΑΡΜΟΓΗ:

  • Πίνακες δύναμης επιδείξεων TV LCD & οργάνων ελέγχου
  • Καταναλωτικά ηλεκτρικοί προϊόντα & φορτιστής μπαταριών, εκτυπωτές
  • Προσωπικός Η/Υ
  • Παροχή ηλεκτρικού ρεύματος μετατροπής, προσαρμοστής και UPS
  • Προϊόντα υπολογιστών
  • Παροχή ηλεκτρικού ρεύματος οδηγήσεων



Ηλεκτρικές παράμετροι

Προδιαγραφή Αυτεπαγωγή
Λ.
1KHZ 0.25V
Τρέχων (Α)
MAX
SQS1515 >13mH 2.0

SQS1515

>15mH 1.5
SQS1515 >20mH 1.2
SQS1515 >25mH 1.2
SQS1515 >15mH 1.5
SQS1515 >20mH 1.2
SQS1515 >25mH 1.2





Όργανο μέτρησης



     RoHS 250V οριζόντια SMD έμφραξη τρόπου φίλτρων κοινή 0





      RoHS 250V οριζόντια SMD έμφραξη τρόπου φίλτρων κοινή 1





      RoHS 250V οριζόντια SMD έμφραξη τρόπου φίλτρων κοινή 2



Σημειώσεις: Προσαρμόζεται διαθέσιμος

RoHS 250V οριζόντια SMD έμφραξη τρόπου φίλτρων κοινή 3
