| Εισόδου: | 0A-1000A | εξόδου: | 0.333VAC ή 0-5A |
|---|---|---|---|
| Μέτρηση της σειράς: | 10%In130%In | Ακρίβεια: | 0,2、 0,5、 1,0 |
| Υλικό πυρήνων: | Permalloy | Προσαρμοσμένη: | Ναί |
| Υψηλό φως: | διασπασμένο CT πυρήνων,διασπασμένος τρέχων μετασχηματιστής τύπων πυρήνων |
||

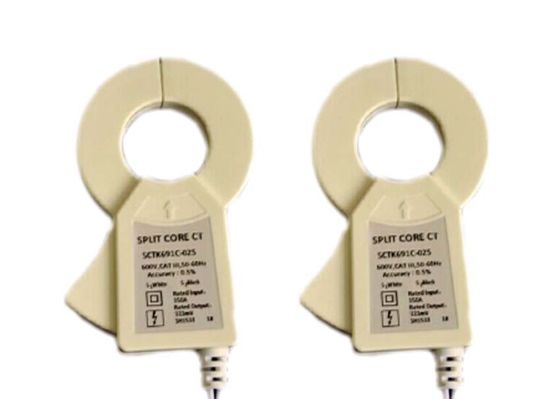

SCTK691C τρέχων μετασχηματιστής πυρήνων σειράς διασπασμένος με την τρέχουσα σειρά 0mA στη μονοφασική τρέχουσα δοκιμή 1000A
SCTK691C οι σειρές είναι σφιγκτήρας-στους τρέχοντες μετασχηματιστές, το CT μπορεί να τοποθετηθεί στις υπάρχουσες επιτροπές, όπως τα κέντρα ελέγχου ή τα κέντρα φορτίων, στο μέτρο ή το wattage οργάνων ελέγχου. Αυτό το CT μπορεί να τοποθετηθεί χωρίς αφαίρεση των υπαρχόντων καλωδίων για την ευκολότερη εγκατάσταση
Χαρακτηριστικά γνωρίσματα:
Εφαρμογές:
Ηλεκτρική παράμετρος
| Συχνότητα | 50-2.5KHz |
| Εκτιμημένη εισαγωγή | 0.5A-630A |
| Μέτρηση της σειράς | 10%In130%In |
| Εκτιμημένη παραγωγή | 0.333V (εναλλασσόμενο ρεύμα) ή 0-5A |
| Αναλογία | ≤± 0,2% |
| Γωνία φάσης | ≤ ±10min |
| Διηλεκτρική δύναμη | 5.0KV/1mA/1min |
| Αντίσταση μόνωσης | DC500V/100MΩmin |
Μηχανική παράμετρος
| Περίπτωση | PC/UL94-V0 |
| Μασούρι | PBT |
| Εσωτερική δομή | Εποξικός |
| Λειτουργούντα Temp | - 25℃~+75℃ |
| Λειτουργούσα υγρασία | ≤85% |
| Σύνδεση παραγωγής | Τερματικό ή καλώδιο 1.5m UL1015 22AWG |
Επιλογή τύπων
| P/N |
Εκτιμημένη εισαγωγή (α) |
Παραγωγή (mA/V) | Ακρίβεια | Διαστάσεις (χιλ.) | |||||
| Α | Β | Γ | Δ | Ε | |||||
| SCTK691C-010 | 0.5-100A | 0.333V/0-50mA | 0,2, 0,5, 1,0 | 63.0 | 25.0 | 20.0 | 10.0 | 37.0 | |
| SCTK691C-016 | 1-250A | 0.333V/0-100mA | 0,2, 0,5, 1,0 | 71.0 | 20.0 | 15.0 | 16.0 | 43.0 | |
| SCTK691C-025 | 5-400A | 0.333V/0-200mA | 0,2, 0,5, 1,0 | 87.0 | 20.0 | 15.0 | 25.0 | 52.0 | |
| SCTK691C-036 | 5-630A | 0.333V/0-200mA/1A | 0,2, 0,5, 1,0 | 117.0 | 27.0 | 22.0 | 35.0 | 71.0 | |
| SCTK691C-050 | 5-1000A | 0.333V/0-500mA/1A/5A | 0,2, 0,5, 1,0 | 135.0 | 27.0 | 22.0 | 50.0 | 100.0 | |
Σημειώσεις: Οι προδιαγραφές προϊόντων μπορούν να προσαρμοστούν
