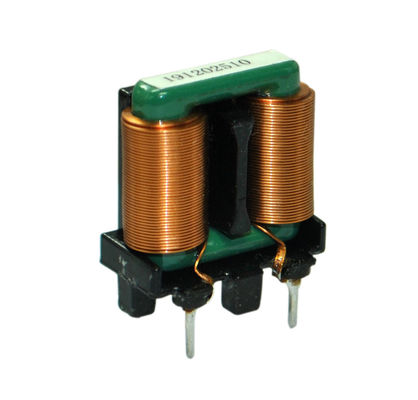

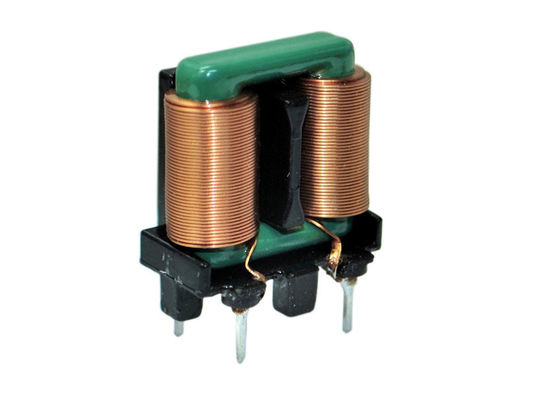

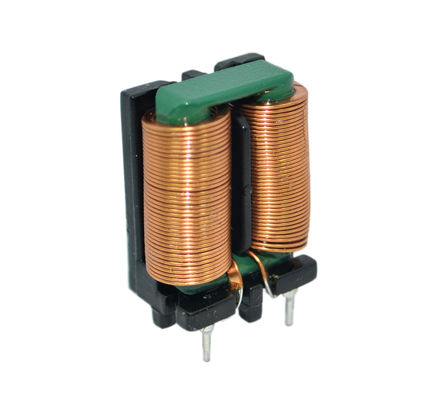

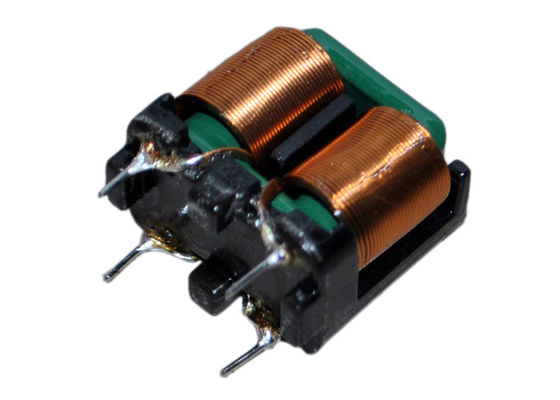

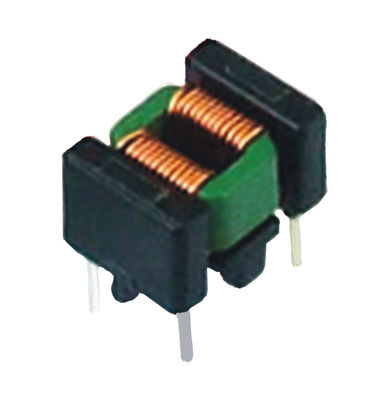

Ferrite σπειρών τρόπου ενιαίας φάσης κοινός κοίλος τετραγωνικός πυρήνας για τα φίλτρα γραμμών

Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters
Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters

Μεγάλες Εικόνας :  Ferrite σπειρών τρόπου ενιαίας φάσης κοινός κοίλος τετραγωνικός πυρήνας για τα φίλτρα γραμμών Καλύτερη τιμή

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS
Αριθμό μοντέλου: LFT
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: διαπραγμάτευση
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: χαρτοκιβώτιο
Χρόνος παράδοσης: 4~8 εβδομάδες
Όροι πληρωμής: T / T
Δυνατότητα προσφοράς: 1000000/Month
Λεπτομερής Περιγραφή Προϊόντος
Φάση: Μονοφασικοί Πυρήνας: Ferrite κοίλο τετράγωνο
Συχνότητα δοκιμής: 10KHz Θερμοκρασία λειτουργίας: -40ºC σε +150ºC
Αναλογία στροφών: 1:1 Αυτεπαγωγή που προσαρμόζεται: Ναί
Υψηλό φως:

κοινές σπειροειδείς εμφράξεις τρόπου

,

κοινή έμφραξη ηλεκτροφόρων καλωδίων τρόπου

Υψηλής συχνότητας η επίπεδη σπείρα εμφράξεων τρόπου καλωδίων υψηλής τάσης κοινή και η αυτεπαγωγή μπορούν να προσαρμοστούν





Προδιαγραφή Αυτεπαγωγή
Λ.
1KHZ 0.25V
Διαστάσεις (χιλ. MAX) Τρέχων (Α) Δύναμη (W)
W Δ Χ Λ Ε Οριζόντιος κάθετος MAX MAX
P1 P2 P1 P2
SQ1515 >15mH 16 22 22 3.5 0,8 12.8 10 8 7 1.5 60
SQ1515 >20mH 16 22 22 3.5 0,8 12.8 10 8 7 1.2 60
SQ1515 >25mH 16 22 22 3.5 0,8 12.8 10 8 7 1.2 60
SQ1515 >15mH 18 22 14 3.5 0,8 16.8 12.8 - - 1.5 60
SQ1515 >20mH 18 22 14 3.5 0,8 16.8 12.8 - - 1.2 60
SQ1515 >25mH 18 22 14 3.5 0,8 16.8 12.8 - - 1.2 60
SQ1615 >15mH 16 22 23 3.5 0,8 12.8 10 8 7 1.5 65
SQ1615 >20mH 16 22 23 3.5 0,8 12.8 10 8 7 1.2 65
SQ1615 >25mH 16 22 23 3.5 0,8 12.8 10 8 7 1.2 65
SQ1615 >15mH 18 22 14 3.5 0,8 16.8 12.8 - - 1.5 65
SQ1615 >20mH 18 22 14 3.5 0,8 16.8 12.8 - - 1.2 65
SQ1615 >25mH 18 22 14 3.5 0,8 16.8 12.8 - - 1.2 65
SQ1918 >12mH 15 25 26 4 0,8 12.8 10 10 10 2.0 180
SQ1918 >20mH 15 25 26 4 0,8 12.8 10 10 10 1.5 180
SQ1918 >30mH 15 25 26 4 0,8 12.8 10 10 10 1.2 180
SQ1918 >12mH 22 24 13 4 0,8 16.8 15 - - 2.0 180
SQ1918 >20mH 22 24 13 4 0,8 16.8 15 - - 1.5 180
SQ1918 >30mH 22 24 13 4 0,8 16.8 15 - - 1.2 180
SQ2418 >12mH 15 24 32 4 0,8 12.5 10 - - 2.5 250
SQ2418 >20mH 15 24 32 4 0,8 12.5 10 - - 1.8 250
SQ2418 >30mH 15 24 32 4 0,8 12.5 10 - - 1.5 250
SQ2418 >12mH 22 26 15 4 0,8 16.8 15 - - 2.5 250
SQ2418 >20mH 22 26 15 4 0,8 16.8 15 - - 1.8 250
SQ2418 >30mH 22 26 15 4 0,8 16.8 15 - - 1.5 250
SQ2724 >7mH 18 30 38 4 0,8 4 ΚΑΡΦΙΤΣΕΣ - - 3.5 280
SQ2724 >15mH 18 30 38 4 0,8 4 ΚΑΡΦΙΤΣΕΣ - - 2.5 280
SQ2724 >20mH 18 30 38 4 0,8 4 ΚΑΡΦΙΤΣΕΣ - - 1.8 280
SQ2724 >7mH 25 31 18 4 0,8 16.8 16.8 - - 3.5 280
SQ2724 >15mH 25 31 18 4 0,8 16.8 16.8 - - 2.5 280
SQ2724 >20mH 25 31 18 4 0,8 16.8 16.8 - - 1.8 280
SQ2820 >7mH 16 30 38 4 0,8 4 ΚΑΡΦΙΤΣΕΣ - - 2.0 300
SQ2820 >20mH 16 30 38 4 0,8 4 ΚΑΡΦΙΤΣΕΣ - - 2.5 300
SQ2820 >30mH 16 30 38 4 0,8 4 ΚΑΡΦΙΤΣΕΣ - - 5.0 300
SQ2820 >7mH 28 35 18 4 0,8 16.8 16.8 - - 2.0 300
SQ2820 >20mH 28 35 18 4 0,8 16.8 16.8 - - 2.5 300
SQ2820 >30mH 28 35 18 4 0,8 16.8 16.8 - - 5.0 300
SQ3126 >8mH 22 34 38 4 0,9 18 16 - - 8.0 400
SQ3126 >8mH 22 34 38 4 0,9 18 16 - - 5.0 400
SQ3126 >10mH 22 34 38 4 0,9 18 16 - - 3.5 400
SQ3126 >25mH 22 34 38 4 0,9 18 16 - - 3 400
SQ3126 >8mH 28 35 18 4 1.0 20 16.8 - - 8.0 400
SQ3126 >8mH 28 35 18 4 1.0 20 16.8 - - 5.0 400
SQ3126 >10mH 28 35 18 4 1.0 20 16.8 - - 3.5 400
SQ3126 >25mH 28 35 18 4 1.0 20 16.8 - - 3 400
SQ4391 >12mH - - - - - - - - - 7 600
SQ4391 >12mH 28 45 16 4 1.0 39 21 - - 7 600



Ferrite σπειρών τρόπου ενιαίας φάσης κοινός κοίλος τετραγωνικός πυρήνας για τα φίλτρα γραμμών 0

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ:

  • Εκτιμημένη τάση (β): 85 στο εναλλασσόμενο ρεύμα 265V, 50/60Hz
  • Αναλογία στροφών: n1: n2=1: 1
  • Αντίσταση μόνωσης: 100mΩ λ. σε 500DC
  • Άνοδος θερμοκρασίας: 50°C ανώτατος
  • Αντικατάσταση για: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, σπειροειδή κοινά πηνία τρόπου
  • Το υψηλής τάσης, μικρό σχεδιάγραμμα, υψηλή αποδοτικότητα με την επίδραση δερμάτων υψηλής συχνότητας του επίπεδου καλωδίου, πυκνότητα ρεύματος μονάδων μπορεί να φθάσει 1.5-2 φορές του στρογγυλού καλωδίου χαλκού, και ο όγκος θα είναι 0.5-1.0 φορές μικρότερος υπό τον ίδιο όρο
  • Ο συντελεστής χαμηλότερης θερμοκρασίας, μόνο γύρω μόλις αυξήσει το στρώμα που τυλίγει, τέλεια αποδοτικότητα του heatsink, η θερμοκρασία είναι πολύ χαμηλότερος από το σπειροειδές πηνίο
  • Η ικανότητα Interturn είναι μικρότερη από το σπειροειδή πυρήνα, την υψηλή δύναμη μόνωσης και την υψηλή αξιοπιστία
  • Το κλειστό σχέδιο μαγνητικών πυρήνων
  • Χρησιμοποιήστε το επίπεδο καλώδιο, που βελτιώνει το διαστημικό παράγοντα
  • Η ενιαία φάση που τυλίγει, με αυτόν τον τρόπο μειώνει εντυπωσιακά την περιπλανώμενη ικανότητα
  • Η καταστολή της EMI είναι άριστη
  • Πλήρως αυτόματο τύλιγμα, τακτοποιημένη ρύθμιση γραμμών, καμία επικάλυψη, υψηλή αποδοτικότητα παραγωγής, χαμηλή εργασία



ΕΦΑΡΜΟΓΗ:

  • Προσωπικός Η/Υ
  • Παροχή ηλεκτρικού ρεύματος μετατροπής, προσαρμοστής και UPS
  • Προϊόντα υπολογιστών
  • DVD
  • Παροχή ηλεκτρικού ρεύματος οδηγήσεων
  • Πίνακες δύναμης επιδείξεων TV LCD & οργάνων ελέγχου
  • Καταναλωτικά ηλεκτρικοί προϊόντα & φορτιστής μπαταριών, εκτυπωτές



Σημειώσεις: Προσαρμόζεται διαθέσιμος

Ferrite σπειρών τρόπου ενιαίας φάσης κοινός κοίλος τετραγωνικός πυρήνας για τα φίλτρα γραμμών 1
