| Πιστοποίηση: | CE, RoHS, ISO | Εγκατάσταση: | Μοντάρισμα PCB |
|---|---|---|---|
| Εισόδου: | 100A | εξόδου: | ±0.625V±0.5% |
| Τάση ανεφοδιασμού: | +5V±5% | Θερμοκρασία λειτουργίας: | -40~+85℃ |
| Υψηλό φως: | η επίδραση αιθουσών βάσισε τον τρέχοντα αισθητήρα,τρέχων μετατροπέας επίδρασης αιθουσών |
||

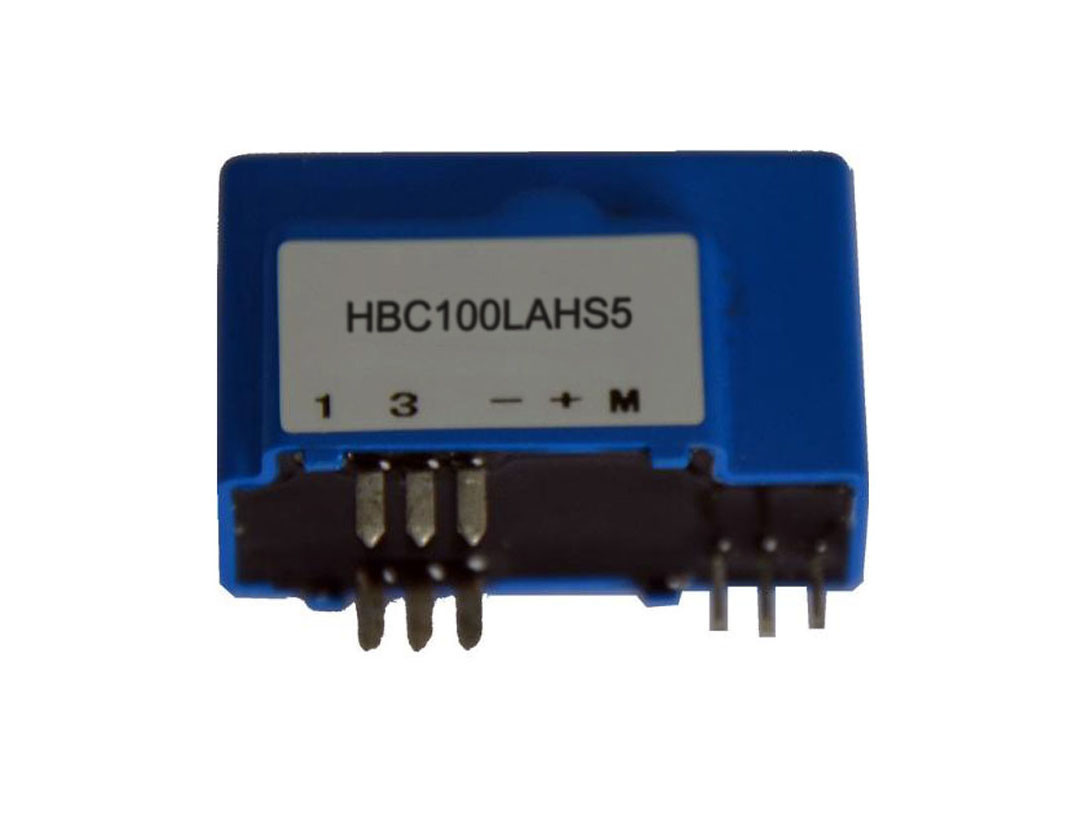

HBC100LAHS5 τρέχων αισθητήρας επίδρασης αιθουσών, μετατροπέας μετασχηματιστών αίσθησης με την εισαγωγή 100A, αναλογία 1:1200 στροφών
Hbc-100LAHS5 τρέχων αισθητήρας με μια γαλβανική απομόνωση μεταξύ του αρχικού και δευτεροβάθμιου κυκλώματος.
Ο αισθητήρας παρέχει την ακριβή ηλεκτρονική μέτρηση του συνεχούς ρεύματος, του εναλλασσόμενου ρεύματος ή των παλόμενων ρευμάτων.
ΗΛΕΚΤΡΙΚΑ ΣΤΟΙΧΕΙΑ:
| HBC100LAHS5 | ||
| Εκτιμημένο ρεύμα εισαγωγής (Ipn) | 100 | Α |
| Τρέχουσα σειρά δοκιμής (IP) | ±240 | Α |
| Αναλογία στροφών (Np/Ns) | 1:1200 | Τ |
| Εκτιμημένη τάση παραγωγής | ±0.625±0.5% | Β |
| Τάση ανεφοδιασμού | +5±5% | Β |
| Ρεύμα κατανάλωσης | 20+ IP * (Np/Ns) | μΑ |
| Τάση όφσετ | 2.5±0.4% | Β |
| Τάση αναφοράς (VR) | 2.5±0.5% | Β |
| Εξωτερική τάση αναφοράς | 2.0-2.8 | Β |
| Κλίση τάσης όφσετ | ≤±0.1 | mV/℃ |
| Κλίση τάσης παραγωγής | ≤±0.05 | mV/℃ |
| LinearityIp=0-±Ipn) | ≤±0.2 | %FS |
| Κατηγορία | ≤±1.0 | % |
| di/dt | >100 | A/ΜS |
| Χρόνος απόκρισης (100A/ΜS, 10%~90%) | ≤1 | µS |
| Εύρος ζώνης (- 3db) | DC~100 | KHZ |
| Τάση μόνωσης (50HZ, εναλλασσόμενο ρεύμα, 1min) | 5.0 | KV |
| Λειτουργούσα θερμοκρασία (TA) | -40~+85 | ℃ |
| Θερμοκρασία αποθήκευσης (TS) | -40~+105 | ℃ |
| Ακαθάριστο βάρος (Μ) | 22 | γ |
Χαρακτηριστικά γνωρίσματα:
Εφαρμογές:
Σημειώσεις: Οι προδιαγραφές προϊόντων μπορούν να προσαρμοστούν
