Εύκαμπτος τρέχων αισθητήρας σπειρών Rogowski: | CE, ROHS | Μόνωσης: | 3000V |
---|---|---|---|
Εκτίμηση IP: | IP67 | Δομή σπειρών: | Σπειροειδής |
Χρήση: | Τρέχουσα | Προσαρμοσμένη: | Προσαρμοσμένη |
Υψηλό φως: | τρέχουσα μετασχηματιστή CT,τρέχων μετασχηματιστής υψηλής συχνότητας |

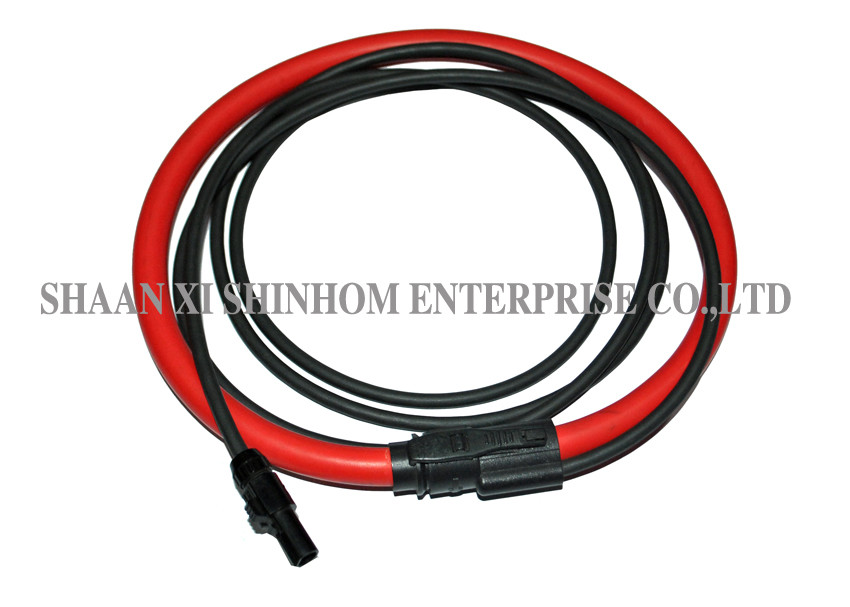

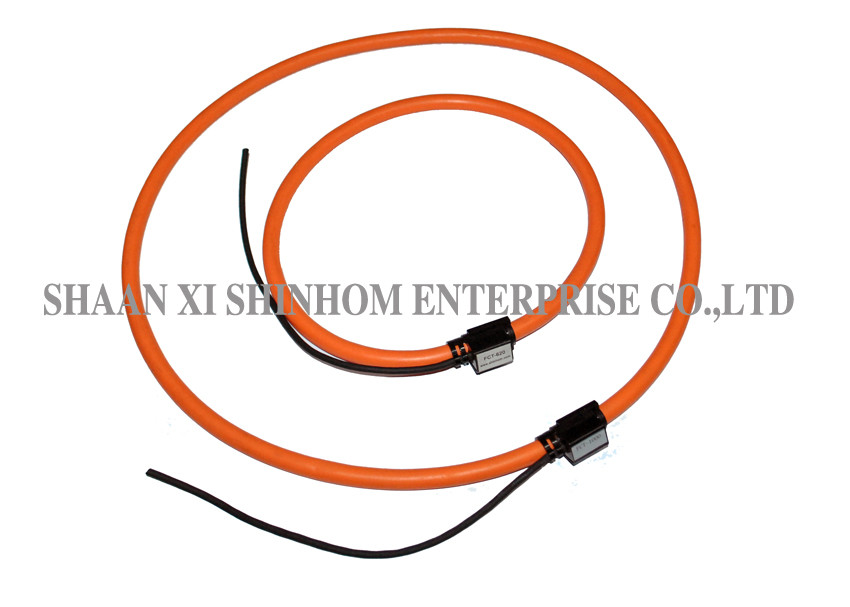

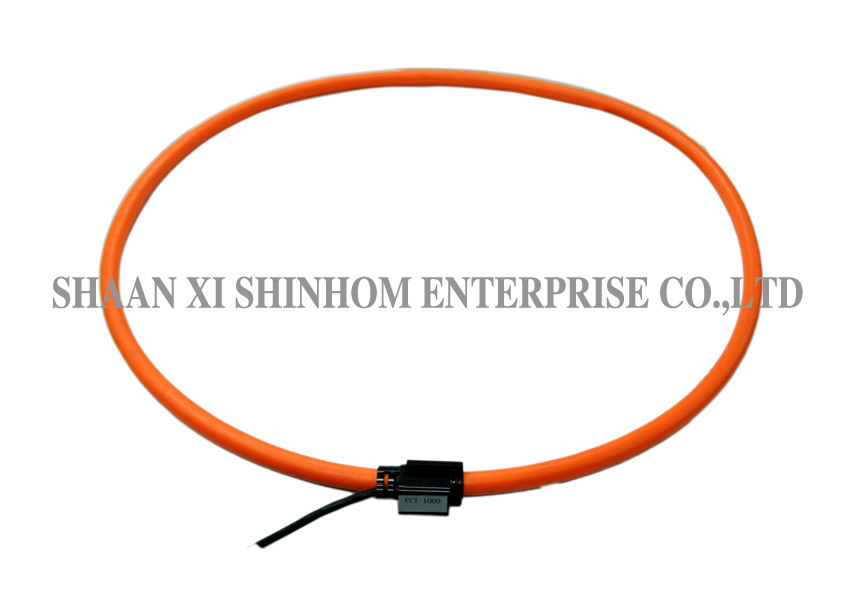

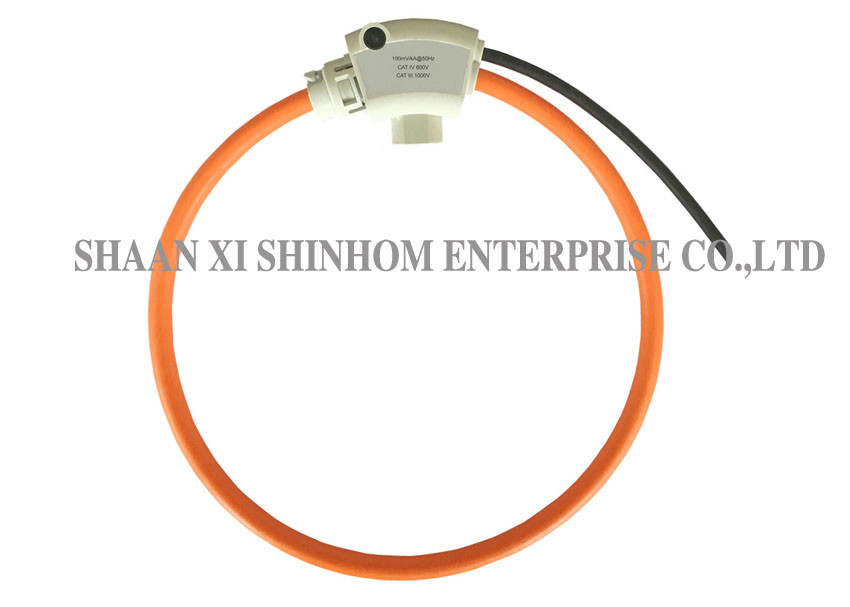

Σφιγκτήρας-στην εύκαμπτη σπείρα Rogowski ο τρέχων μετασχηματιστής είναι ένας τρέχων μετατροπέας εναλλασσόμενου ρεύματος για τη μόνιμη εγκατάσταση.
Συνδυάζουν τα οφέλη ενός λεπτού, εύκαμπτα, συνδετήρας-γύρω από τη σπείρα Rogowski (αίσθηση) με μια παροχή εδαφοβελτιωτικών σημάτων
ακριβής, αληθινή μέτρηση RMS, της τάσης ή του ρεύματος.
Χαρακτηριστικά γνωρίσματα
Υψηλή γραμμικότητα από 1A σε 100kA
Ευρεία δυναμική περιοχή
Πολύ χρήσιμος με το μεγάλο μέγεθος ή τους αδέξιους διαμορφωμένους αγωγούς ή σε ισχύ με την περιορισμένη πρόσβαση
Κανένας κίνδυνος από ανοικτός-περιτρεγμένο δευτεροβάθμιο
Χαλασμένος από τις μεγάλες υπερφορτώσεις
Μη-παρεισφρητικός, καμία δύναμη που προέρχεται από τον κεντρικό αγωγό
Ομοιομορφία μέτρησης σε οποιαδήποτε θέση του αγωγού μέσα στη σπείρα
Άριστος βαθμός απόρριψης στον εξωτερικό τρέχοντα αγωγό
Εφαρμογές
Μετρώντας συσκευές, ενοργάνωση εργαστηρίων
Συστήματα monitoring&control δύναμης
Μέτρηση ΣΥΝΕΧΩΝ κυματισμών
Έλεγχος αρμονικών και επιβατών
Μετρητής δύναμης, αισθητήρας Powe ranalyzer
Προδιαγραφή
ΜΕΤΑΤΡΟΠΕΑΣ | ||
Μήκος σπειρών: | 210/350/420/510/600/800mm | |
Εσωτερική διάμετρος: | 60/103/125/155/180/245mm (±10%) | |
Διατομή σπειρών: | 6.5±0.2 mm/8±0.2 mm/10±0.2 χιλ. | |
Στερέωση: | bayonetholder | |
Υλικό: | θερμοπλαστικό UL94-V0 | |
Χρώμα: | σπείρα: μαύρος, κόκκινος, κίτρινος, μπλε (άλλο χρώμα μπόρεσε να προσαρμοστεί) | |
κλείνοντας μονάδα: μαύρος |
ΚΑΛΩΔΙΟ ΣΥΝΔΕΣΗΣ | ||
Τύπος: | καλώδιο (με το τερματικό καλωδίων 3) | |
καλώδιο + διεπαφή BNC/O scilloscope | ||
Μήκος: | 3000 χιλ. (πρότυπα), άλλο μήκος θα μπορούσαν να προσαρμοστούν. | |
Υλικό: | Xy23/0.1 Ts/2C+A+B | |
Χρώμα: | μαύρο πορτοκάλι |
ΗΛΕΚΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ | ||
Επίπεδο παραγωγής (RMS): | 40mV/1000A @50Hz | |
80mV/1000A @50Hz | ||
100mV/1000A @50Hz | ||
Ακρίβεια: | κατηγορία 1,0 (η σπείρα πρέπει να βαθμολογηθεί με τη σύνθετη αντίσταση φορτίων ενισχυτών/ολοκληρωτών) | |
Γραμμικότητα (10% σε 100% της σειράς): | ±0.1% της ανάγνωσης | |
Φάσμα συχνότητας/εύρος ζώνης: | περ. 10Hz σε 10MHz | |
Μετατόπιση φάσης: | 90° | |
Ευαισθησία θέσης αγωγών: | Μέγιστο ±2% | |
Επιρροή του εξωτερικού τομέα: | Μέγιστο ±2% |
ΠΕΡΙΒΑΛΛΟΝΤΙΚΕΣ ΣΥΝΘΗΚΕΣ | ||
Λειτουργούσα θερμοκρασία: | από -20℃ σε +75℃ | |
Θερμοκρασία αποθήκευσης: | από -30℃ σε +75℃ (προτείνετε την κανονική θερμοκρασία) |
Ασφάλεια | ||
Τάση εργασίας (ανώτατη): | 1000Vrms CATIII | |
600Vrms CATIV | ||
Δοκιμή Hipot | 3000Vrms @50/60Hz 1min. |
Διάσταση
Διαστάσεις (χιλ.) | Zrc-210 | Zrc-350 | Zrc-420 | Zrc-510 | Zrc-600 | Zrc-800 |
Ένα μέγεθος παραθύρων ((χιλ.) ±10% | 60mm | 103mm | 125mm | 155mm | 180mm | 245mm |
Σπείρα O.D. (χιλ.) ±10% Β Rogowski | 73mm | 120mm | 141mm | 171mm | 201mm | 266mm |
Διάμετρος σπειρών Γ Rogowski | 6.5mm | 8mm | 8mm | 8mm | 10.5mm | 10.5mm |
Διάμετρος μολύβδου καλωδίων Δ | 4mm | 4mm | 4mm | 4mm | 4mm | 4mm |
Εδώ είναι ποικίλες προδιαγραφές για σας για να επιλέξουν από.
