| Εισόδου: | 0A-1000A | εξόδου: | 0.333VAC ή 0-5A |
|---|---|---|---|
| Μέτρηση της σειράς: | 10%In130%In | Ακρίβεια: | 0,2、 0,5、 1,0 |
| Υλικό πυρήνων: | Permalloy | Προσαρμοσμένη: | Ναί |
| Υψηλό φως: | διασπασμένο CT πυρήνων,διασπασμένος τρέχων αισθητήρας πυρήνων |
||

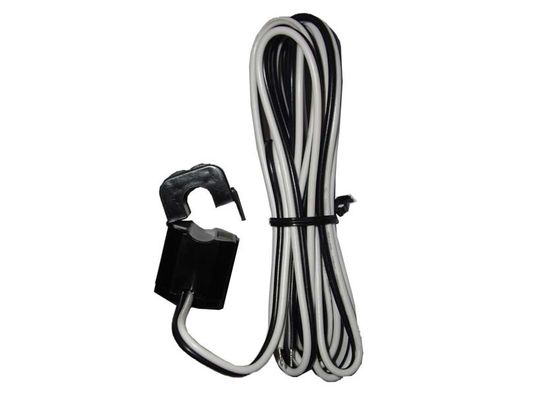

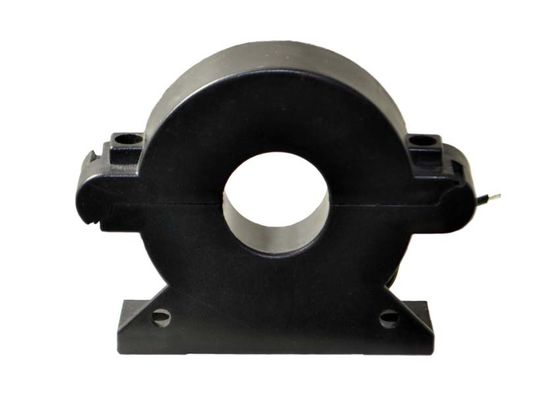

Σειρά SCTK691C Σειρά μετασχηματιστών ρεύματος με διαχωρισμό ρεύματος με τάση ρεύματος από 0mA έως 1000A Μονοφασική δοκιμή ρεύματος
Οι σειρές SCTK691C είναι μετασχηματιστές ρεύματος, οι CT μπορούν να τοποθετηθούν σε υπάρχοντες πίνακες, όπως κέντρα ελέγχου ή κέντρα φορτίου, για τη μέτρηση ή την παρακολούθηση της ισχύος. Αυτά τα CT μπορούν να τοποθετηθούν χωρίς να αφαιρεθούν τα υπάρχοντα καλώδια για ευκολότερη εγκατάσταση
Χαρακτηριστικά:
Εφαρμογές:
Ηλεκτρική παράμετρος
| Συχνότητα | 50-2.5KHz |
| Ονομαστική Είσοδος | 0,5Α-630Α |
| Εύρος μέτρησης | 10% σε-130% σε |
| Ονομαστική Έξοδος | 0,333 V (AC) ή 0-5Α |
| Αναλογία | ≤ ± 0,2% |
| Γωνία γωνίας | ≤ ± 10 λεπτά |
| Διηλεκτρική αντοχή | 5.0KV / 1mA / 1min |
| Αντίσταση μόνωσης | DC500V / 100MΩmin |
Μηχανική παράμετρος
| Υπόθεση | PC / UL94-V0 |
| Κουβαρίστρα | ΑΒΤ |
| Εσωτερική δομή | Εποξυ |
| Θερμοκρασία λειτουργίας | -25 ℃ ~ + 75 ℃ |
| Υγρασία λειτουργίας | ≤85% |
| Σύνδεση εξόδου | Ακροδέκτης ή καλώδιο UL1015 22AWG 1,5m |
Επιλογή τύπου
| P / N | Ονομαστική Είσοδος (ΕΝΑ) | Έξοδος (mA / V) | Ακρίβεια | Διαστάσεις (mm) | |||||
| ΕΝΑ | σι | ντο | ρε | μι | |||||
| SCTK691C-010 | 0.5-100Α | 0,333V / 0-50mA | 0,2,0,5,1,0 | 63.0 | 25,0 | 20,0 | 10,0 | 37.0 | |
| SCTK691C-016 | 1-250Α | 0,333V / 0-100mA | 0,2,0,5,1,0 | 71.0 | 20,0 | 15.0 | 16.0 | 43.0 | |
| SCTK691C-025 | 5-400Α | 0.333V / 0-200mA | 0,2,0,5,1,0 | 87,0 | 20,0 | 15.0 | 25,0 | 52.0 | |
| SCTK691C-036 | 5-630Α | 0,333V / 0-200mA / 1Α | 0,2,0,5,1,0 | 117,0 | 27.0 | 22.0 | 35.0 | 71.0 | |
| SCTK691C-050 | 5-1000Α | 0,333V / 0-500mA / 1Α / 5Α | 0,2,0,5,1,0 | 135,0 | 27.0 | 22.0 | 50,0 | 100,0 | |
Σημειώσεις: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν
