| τρέχουσα σειρά: | 0~100A | εξόδου: | 0-50mA ή 0-1V |
|---|---|---|---|
| Κλάση: | 0,5、 1,0、 3,0 | Φάση: | Ενιαία |
| Μέτρηση της σειράς: | 5%In130%In | Δυνατότητα προσαρμογής: | Ναί |
| Υψηλό φως: | διασπασμένο CT πυρήνων,διασπασμένος τρέχων μετασχηματιστής τύπων πυρήνων |
||

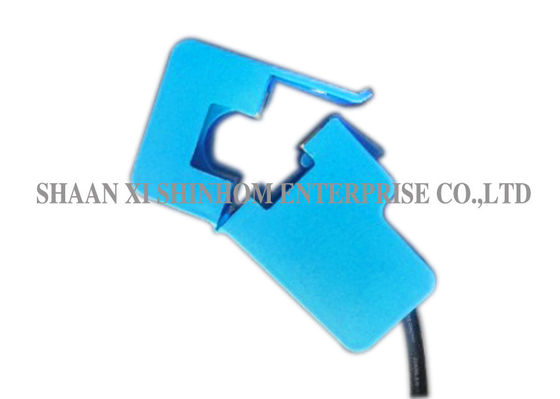

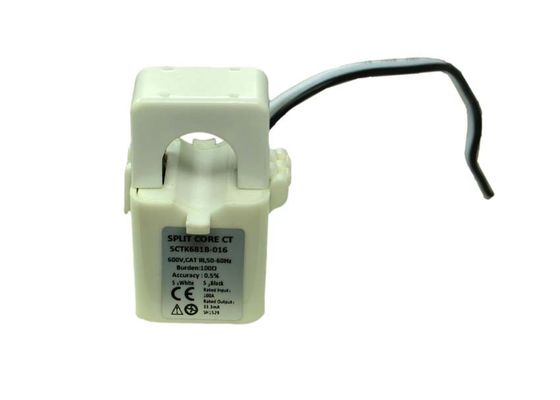

SCTK681C Σειρά 100Α Αισθητήρας ρεύματος πυρήνα διαχωρισμού υψηλής ακρίβειας με χαμηλή κατανάλωση Μετασχηματιστής ρεύματος
1. Εισαγωγή
Ο μετασχηματιστής ρεύματος STCK691C retro-fit (split-core) έχει σχεδιαστεί ειδικά για να διευκολύνει την εγκατάσταση σε νέα ή ήδη υπάρχοντα καθαρά έργα. Μπορούν να εγκατασταθούν χωρίς να ανοίξουν κανένα κύκλωμα καλωδίων ή γραμμών λεωφορείων. Μια εσωτερική αντίσταση πίεσης κατά μήκος της δευτερεύουσας περιέλιξης του CT παρέχει μια χαμηλή έξοδο ασφαλούς τάσης. Μπορεί να εξοικονομήσει χρόνο και κόστος εγκατάστασης.
2. Χαρακτηριστικά
Η δομή του αυτο-κλειδώματος, ασφαλή, εύκολο στην εγκατάσταση, φορητό
Ευρύ εσωτερικό παράθυρο, επιτρέποντας τη σύσφιξη μεγάλων καλωδίων ή λεωφορείων
Μεγάλο εύρος μεγέθους για όλες τις υπάρχουσες εγκαταστάσεις
3. Εφαρμογές
Τρέχουσα μέτρηση, παρακολούθηση και προστασία ηλεκτρικής καλωδίωσης και εξοπλισμού. Μετρήσεις ρεύματος και ισχύος για ηλεκτρικό κινητήρα, φωτισμό, συμπιεστή αέρα, σύστημα θέρμανσης και εξαερισμού, εξοπλισμό κλιματισμού και σύστημα αυτοματισμού-ελέγχου. Συσκευή παρακολούθησης ρεύματος, ισχύος και ενέργειας. Συσκευή προστασίας ρελέ.
Μηχανική παράμετρος
| Υπόθεση | PA / UL94-V0 |
| Κουβαρίστρα | PA |
| Πυρήνας | Φερρίτη |
| Εσωτερική δομή | Εποξυ |
| Κατασκευή | Γραβάτα |
| Θερμοκρασία λειτουργίας | -25 ℃ ~ + 75 ℃ |
| Υγρασία λειτουργίας | ≤85% |
| Σύνδεση εξόδου | 1015 / 22AWG Σύρμα (twinsted σύρμα) 1,0m |
Ηλεκτρική παράμετρος
| Συχνότητα | 50-20ΚΗζ |
| Ονομαστική Είσοδος | 0-100Α |
| Εύρος μέτρησης | 5% σε-130% σε |
| Ονομαστική Έξοδος | 0-50mA / 0-1V |
| Αναλογία | ≤ ± 0,5% |
| Γωνία γωνίας | ≤ ± 30 λεπτά |
| Διηλεκτρική αντοχή | 2,5KV / 1mA / 1min |
| Αντίσταση μόνωσης | DC500V / 100MΩmin |
Επιλογή τύπου
| P / N | Ονομαστική Είσοδος (ΕΝΑ) | Έξοδος (mA / V) | Ακρίβεια |
| SCTK681C-013 | 0-5Α | 0-1V | 0,5,1,0,3,0 |
| SCTK681C-013 | 0-50Α | 0-2V | 0,5,1,0,3,0 |
| SCTK681C-013 | 0-100Α | 0-1V | 0,5,1,0,3,0 |
| SCTK681C-013 | 0-100Α | 0-50mA | 0,5,1,0,3,0 |
Σημειώσεις: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν
