| τρέχουσα σειρά: | 5~3000A | εξόδου: | 0-5A / 0-10V (εναλλασσόμενο ρεύμα) |
|---|---|---|---|
| Κλάση: | 0,2、 0,5、 1,0 | Τρόπος παραγωγής: | Παραγωγή μολύβδου |
| Διάμετρος της στερέωσης του καλωδίου: | 25mm100mm | Δυνατότητα προσαρμογής: | Ναί |
| Υψηλό φως: | διασπασμένο CT πυρήνων,διασπασμένος τρέχων μετασχηματιστής τύπων πυρήνων |
||

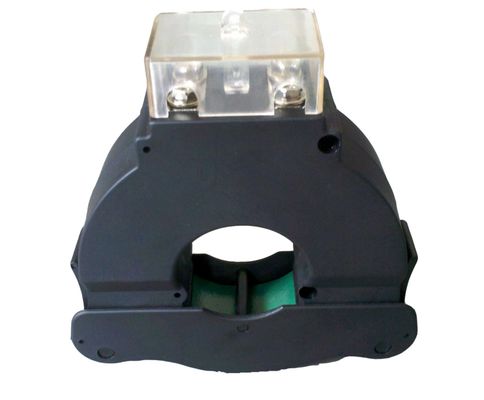

SCTK662 πιστοποιημένο διασπασμένο πυρήνων σειράς UL CT ακρίβειας τρεχόντων μετασχηματιστών υψηλό, εισαγωγή 5-3000A
SCTK662 σειρά προσφορών 0V-10V και 0mA-500mA τρεχόντων μετασχηματιστών διάσπαση-πυρήνων σε δευτεροβάθμιο από το αισθανμένο αρχικό ρεύμα. Χωρίς χρησιμοποίηση του δευτεροβάθμιου CT μέσα του μετρητή, οι χρήστες συνδέουν άμεσα τη σειρά SCTK662 με το μετρητή για την υψηλή εφαρμογή δοσολογίας ακρίβειας. Επιτρέπει σε ένα μέτρο για να υιοθετηθεί για τη διάφορη τρέχουσα εκτίμηση από μόνο το μεταβαλλόμενο αρχικό CT έτσι κάνει το συμπαγή μετρητή να σχεδιάσει και μειώνει την ανάπτυξη του κόστους. Επίσης, over-voltage το κύκλωμα προστασίας συμπεριλαμβάνεται για να προσφέρει την ασφαλή, γρήγορη και οικονομικώς αποδοτική εγκατάσταση.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
Ηλεκτρική παράμετρος
| Συχνότητα | 50-400Hz |
| Εκτιμημένη εισαγωγή | 5A-3000A |
| Μέτρηση της σειράς | 5%In130%In |
| Εκτιμημένη παραγωγή | 0-10V (εναλλασσόμενο ρεύμα) ή 0-5A |
| Αναλογία | ≤ ± 0,2% |
| Γωνία φάσης | ≤ ±10min |
| Διηλεκτρική δύναμη | 2.5KV/1mA/1min |
| Αντίσταση μόνωσης | DC500V/100MΩmin |
Μηχανική παράμετρος
| Περίπτωση | PC το /UL94-V0 |
| Μασούρι | PBT |
| Πυρήνας | Χάλυβας πυριτίου |
| Εσωτερική δομή | Εποξικός |
| Κατασκευή | Δεσμός |
| Λειτουργούντα Temp | - 25℃~+75℃ |
| Λειτουργούσα υγρασία | ≤85% |
| Σύνδεση παραγωγής | Καλώδιο UL1015 22AWG (το καλώδιο) 2.5m |
Επιλογή τύπων
| P/N |
Εκτιμημένη εισαγωγή (α) |
Παραγωγή (mA/V) | Ακρίβεια | Διαστάσεις (χιλ.) | ||||||
| Φ | Α | Β | Γ | Δ | Ε | |||||
| SCTK662A-025 |
5-400A (5,100,250,400A) |
0-200mA 0-10V |
0,2, 0,5, 1,0 | 25 | 98 | 70 | 22 | 16 | 30 | |
| SCTK662B-045 |
50-1000A (50,250,400,1000A) |
0-500mA 0-10V |
0,2, 0,5, 1,0 | 45 | 128 | 98 | 26 | 16 | 32 | |
| SCTK662C-065 |
100-1500A (100,800,1000,1500A) |
0-500mA 0-10V |
0,2, 0,5, 1,0 | 65 | 148 | 118 | 26 | 16 | 34 | |
| SCTK662D-080 |
500-2000A (500,1000,1500,2000A) |
0-500mA 0-10V |
0,2, 0,5, 1,0 | 80 | 164 | 132 | 28 | 16 | 36 | |
| SCTK662E-100 |
800-3000A (800,1000,2500,3000A) |
0-600mA 0-10V |
0,2, 0,5, 1,0 | 100 | 194 | 162 | 30 | 16 | 38 | |
Σημειώσεις: Οι προδιαγραφές προϊόντων μπορούν να προσαρμοστούν
