| τρέχουσα σειρά: | 0.5~1000A | εξόδου: | 0-500mA ή 0.333V (εναλλασσόμενο ρεύμα) |
|---|---|---|---|
| Κλάση: | 0,2、 0,5、 1,0 | Εσωτερική δομή: | Εποξειδικές |
| Μονώνοντας μέσο: | εποξική ρητίνη | Μασούρι: | PC |
| Υπόθεση: | PC/UL94-V0 | Δυνατότητα προσαρμογής: | Ναί |
| Υψηλό φως: | διασπασμένος τρέχων μετασχηματιστής τύπων πυρήνων,διασπασμένος τρέχων αισθητήρας πυρήνων |
||

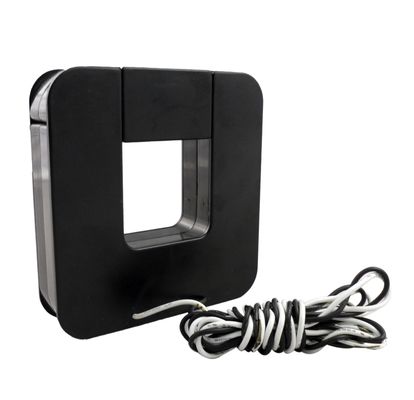

SCTK660C σειρά 0.5-1000A 0-500mA ή διασπασμένος τρέχων μετασχηματιστής πυρήνων 0.333V, τρέχον senser
SCTK660C οι σειρές τοποθετούν όπισθεν (διάσπαση-πυρήνας) τον τρέχοντα μετασχηματιστή έχουν ως σκοπό ειδικά να διευκολύνουν την εγκατάστασή τους στις νέες ή ήδη υπάρχουσες καθαρές εργασίες. Μπορούν να εγκατασταθούν χωρίς άνοιγμα οποιουδήποτε κυκλώματος καλωδίων ή μπαρών τροφοδότησης. Ένας εσωτερικός αντιστάτης ακρίβειας πέρα από το δευτεροβάθμιο τύλιγμα του CT παρέχει μια χαμηλή ασφαλή παραγωγή τάσης. Μπορεί να κερδίσει χρόνο και δαπάνες εγκαταστάσεων.
Τρέχοντες μέτρηση, έλεγχος και προστασία για την ηλεκτρική καλωδίωση και τον εξοπλισμό. Ρεύμα και μέτρηση δύναμης για τους ηλεκτρικούς κινητήρες, το φωτισμό, τον αεροσυμπιεστή, το σύστημα θέρμανσης και εξαερισμού, αέρας - ρυθμίστε τον εξοπλισμό και το σύστημα ελέγχου αυτοματοποίησης. Συσκευή ελέγχου ρευμάτων, δύναμης και ενέργειας. Συσκευή προστασίας ηλεκτρονόμων.
2. Χαρακτηριστικό γνώρισμα
Η δομή self-locking, ασφαλής, εύκολος να εγκαταστήσει, φορητού ευρέος εσωτερικού του παραθύρου, που επιτρέπει στη στερέωση των μεγάλων καλωδίων ή το ευρύ φάσμα μπαρών τροφοδότησης των μεγεθών για να προσαρμόσει όλες τις υπάρχουσες εγκαταστάσεις.
Ηλεκτρική παράμετρος
| Αναλογία | ≤± 0,2% |
| Γωνία φάσης | ≤ ±10min |
| Μέτρηση της σειράς | 10%In130%In |
| Εκτιμημένη παραγωγή | 0.333V (εναλλασσόμενο ρεύμα) ή 0-5A |
| Συχνότητα | 50-2.5KHz |
| Εκτιμημένη εισαγωγή | 0.5A-1000A |
| Διηλεκτρική δύναμη | 5.0KV/1mA/1min |
| Αντίσταση μόνωσης | DC500V/100MΩmin |
Μηχανική παράμετρος
| Περίπτωση | PC/UL94-V0 |
| Μασούρι | PBT |
| Κατασκευή | Δεσμός |
| Εσωτερική δομή | Εποξικός |
| Πυρήνας | Permalloy |
| Λειτουργούσα υγρασία | ≤85% |
| Λειτουργούντα Temp | - 25℃~+75℃ |
| Σύνδεση παραγωγής | Τερματικό ή καλώδιο 1.5m UL1015 22AWG |
Επιλογή τύπων
| P/N | Εκτιμημένη εισαγωγή (Α) | Παραγωγή (mA/V) | Ακρίβεια | Διαστάσεις (χιλ.) | |||
| Α | Β | Γ | Δ | ||||
| SCTK660C-010 | 0.5-100A | 0.333V/0-50mA | 0,2, 0,5, 1,0 | 57.0 | 50.0 | 22.0 | 10.0 |
| SCTK660C-019 | 1-250A | 0.333V/0-100mA/1A | 0,2, 0,5, 1,0 | 66.0 | 59.0 | 22.0 | 19.0 |
| SCTK660C-025 | 5-400A | 0.333V/0-200mA/1A/5A | 0,2, 0,5, 1,0 | 73.0 | 65.0 | 22.0 | 25.0 |
| SCTK660C-032 | 5-630A | 0.333V/0-200mA/1A/5A | 0,2, 0,5, 1,0 | 82.0 | 74.0 | 22.0 | 32.0 |
| SCTK660C-045 | 5-1000A | 0.333V/0-500mA/1A/5A | 0,2, 0,5, 1,0 | 95.0 | 86.0 | 22.0 | 45.0 |
Σημειώσεις: Οι προδιαγραφές προϊόντων μπορούν να προσαρμοστούν
