Διασπασμένη πυρήνων RoHS υψηλή ακρίβεια δομών κυκλωμάτων τρεχόντων μετασχηματιστών μαγνητική

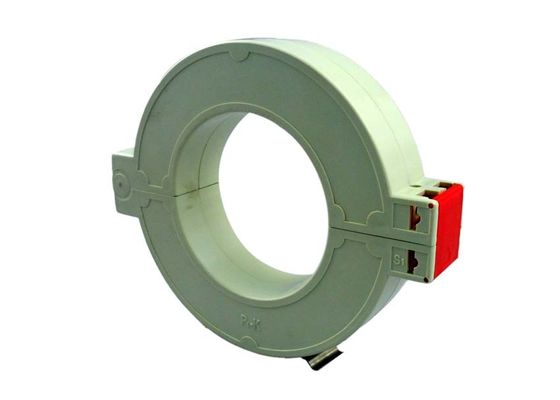

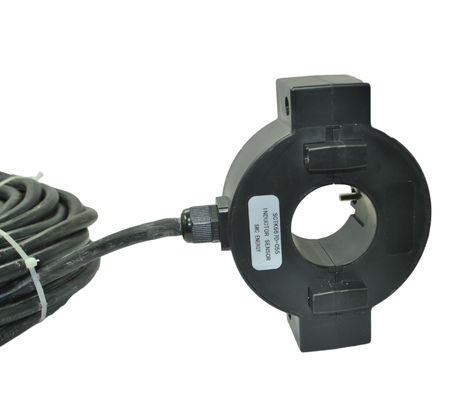

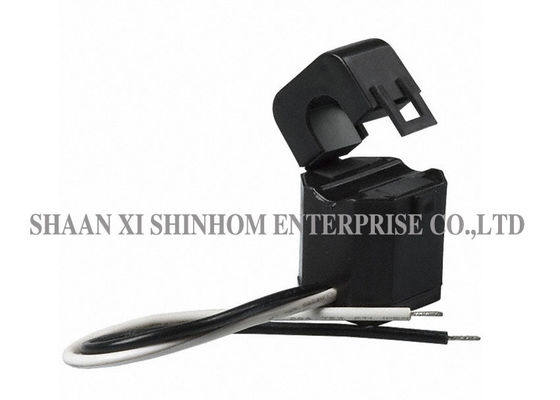

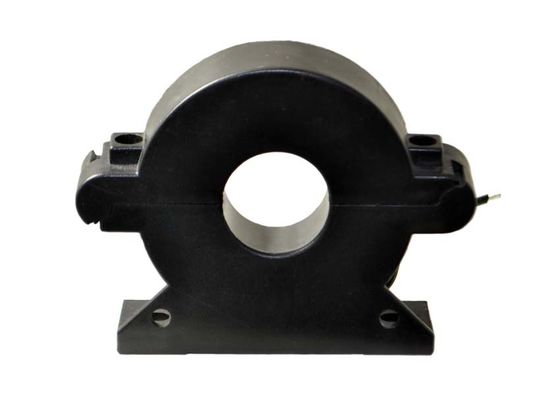

RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision
RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision

Μεγάλες Εικόνας :  Διασπασμένη πυρήνων RoHS υψηλή ακρίβεια δομών κυκλωμάτων τρεχόντων μετασχηματιστών μαγνητική Καλύτερη τιμή

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS
Αριθμό μοντέλου: SCTK681A σειρά
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: διαπραγμάτευση
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: χαρτοκιβώτιο
Χρόνος παράδοσης: 4~8 εβδομάδες
Όροι πληρωμής: T / T
Δυνατότητα προσφοράς: 10000/month
Λεπτομερής Περιγραφή Προϊόντος
τρέχουσα σειρά: 5~630A εξόδου: 0.333V (εναλλασσόμενο ρεύμα) ή 0-500mA
Κλάση: 0,5、 1,0、 3,0 Μέτρηση της σειράς: 10%In130%In
Μαγνητική δομή κυκλωμάτων: Συνδυασμένος τύπος συχνότητας: 50Hz-2KHz
Δυνατότητα προσαρμογής: Ναί
Υψηλό φως:

διασπασμένο CT πυρήνων

,

διασπασμένος τρέχων αισθητήρας πυρήνων

SCTK681A Σειρά 5A-630A Μετασχηματιστές ρεύματος διαχωρισμένου πυρήνα RoHS με έξοδο 0.333VAC ή 0-500mA

Μετασχηματιστής ρεύματος split-core SCTK681A

  • Εύρος δοκιμής: Εισαγωγή AC 5 έως 630Α, έξοδος από 0 έως 0.333V, 0 έως 500mA
  • Έχει σχεδιαστεί ειδικά για να διευκολύνει την εγκατάσταση σε νέα ή ήδη υπάρχοντα έργα.
  • Μπορούν να εγκατασταθούν χωρίς να ανοίξουν κανένα κύκλωμα καλωδίων ή γραμμών λεωφορείων.
  • Μια εσωτερική αντίσταση ακριβείας σε όλη τη δευτερεύουσα περιέλιξη του CT παρέχει μια χαμηλή έξοδο ασφαλούς τάσης.
  • Μπορεί να εξοικονομήσει χρόνο και κόστος εγκατάστασης.


Εφαρμογές:

  1. Συσκευή προστασίας ρελέ.
  2. Μετρήσεις ρεύματος και ισχύος για ηλεκτροκινητήρες, φωτισμό, συμπιεστή αέρα, σύστημα θέρμανσης και εξαερισμού, εξοπλισμός κλιματισμού και σύστημα αυτοματισμού - ελέγχου.
  3. Τρέχουσα μέτρηση, παρακολούθηση και προστασία ηλεκτρικής καλωδίωσης και εξοπλισμού.

Ηλεκτρική παράμετρος

Συχνότητα 50-2KHz
Ονομαστική Είσοδος 5Α-630Α
Εύρος μέτρησης 10% σε-130% σε
Ονομαστική Έξοδος 0,333 V (AC) ή 0-500 mA
Αναλογία ≤ ± 1,0%
Γωνία γωνίας ≤ ± 60 λεπτά
Διηλεκτρική αντοχή 2,5KV / 1mA / 1min
Αντίσταση μόνωσης DC500V / 100MΩmin

Μηχανική παράμετρος

Υπόθεση PA / UL94-V0
Κουβαρίστρα ΑΒΤ
Πυρήνας Χάλυβας πυριτίου
Εσωτερική δομή Εποξυ
Κατασκευή Γραβάτα
Θερμοκρασία λειτουργίας -25 ℃ ~ + 75 ℃
Υγρασία λειτουργίας ≤85%
Σύνδεση εξόδου UL1015 20AWG Καλώδιο (twinsted καλώδιο) 2,5m


Επιλογή τύπου

P / N

Ονομαστική Είσοδος

(ΕΝΑ)

Έξοδος (mA / V) Ακρίβεια Διαστάσεις (mm / ίντσα)
Ø ΕΝΑ σι ντο
SCTK681A-005

5-20Α

(5,8Α, 10,15,20)

0-25mA

0.333V

0,5,1,0,3,0

5.0

(0,20)

31.5

(1.24)

19.5

(0,77)

21.0

(0,83)

SCTK681A-010

5-75Α

(5,10,20,50,75)

0-50mA

0.333V

0,5,1,0,3,0

10,0

(0,39)

41.0

(1.61)

24.0

(0,94)

26.5

(1,04)

SCTK681A-016

5-150Α

(5,10,50,100,150)

0-100mA

0.333V

0,5,1,0,3,0

16.0

(0,63)

45.5

(0,22)

29.0

(1.14)

31.5

(1.24)

SCTK681A-024

10-250Α

(10,50,100,200,250)

0-200mA

0.333V

0,5,1,0,3,0

24.5

(0,96)

65,0

(2,56)

45.0

(1,77)

40,0

(1,57)

SCTK681A-035

10-630Α

(20.100.250.400.600)

0-500mA

0.333V

0,5,1,0,3,0

35.7

(1.41)

81.5

(3.21)

57.0

(2.24)

51,0

(2,01)




Σημειώσεις: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν
